PROC.ENG.HAR.048/2024 - Configuração de Módulos da Linha NT40 (X3Tech) para comunicação com o sistema - 1˚ Configuração via Configurador X3Tech

A linha de rastreadores New Tracker 4G/2G e New Tracker 2G são equipamentos fabricados pela X3Tech que apresentam protocolo unificado e, por isso, compreendem os seguintes equipamentos:

• NT 11 – 2G
• NT 40 – PORTÁTIL – 4G/2G Cat -1
• NT 20 – 2G
• NT 26 – 2G (OBD II)
• NT 40 – 4G/2G Cat -1
• NT40 – 4G/2G CAT-1 – OBD II

Este procedimento utilizará o equipamento NT 40 – 4G/2G Cat -1 para exemplificar a configuração. Para os demais modelos, sugere-se seguir o mesmo procedimento.

1. Visão geral do equipamento

O NT40-CAT-1 ou NT40-CATM são rastreadores veicular com tecnologia de comunicação celular 4G, sendo disponível em duas versões NT40-CAT-1 na tecnologia LTE-CAT1 e fallback para 2G.

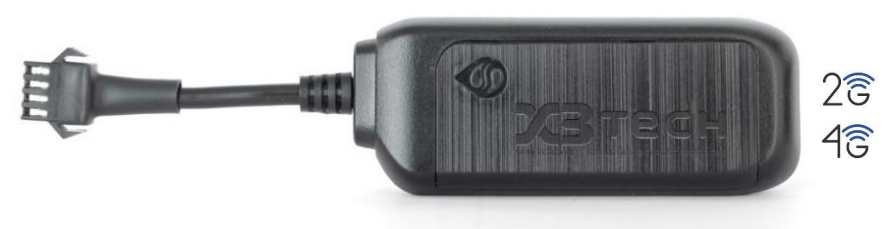

Abaixo é apresentado uma imagem do equipamento.

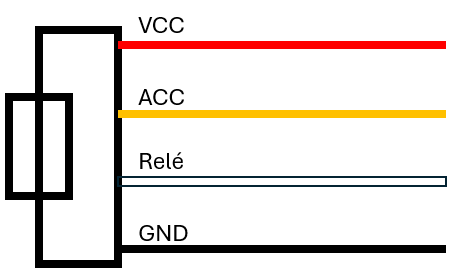

A configuração dos pinos do módulo, pode ser vista na Figura.

O modulo apresenta:

• Alimentação: 9 a 90 VDC;
• 1 Entrada ignição;
• 1 Saída digital (GND);

2. Preparação do equipamento

Para realizar a configuração, o primeiro passo é abrir o equipamento para ter acesso à porta USB.

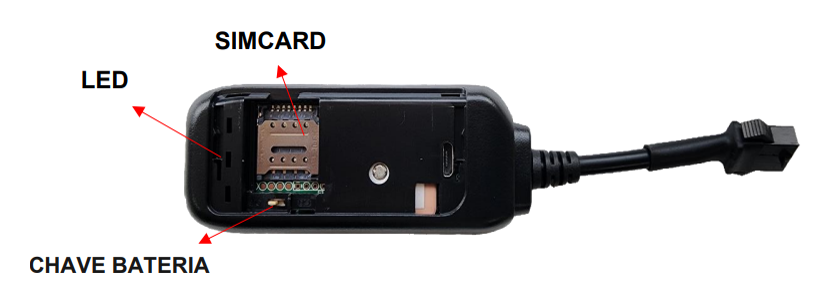

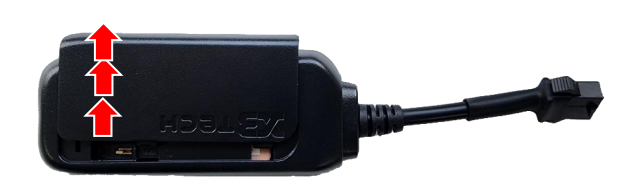

Para instalação do Simcard abra a tampa superior pressionando-a lateralmente, conforme Figura abaixo e ligue a chave da bateria.

3. Configurando o equipamento via USB

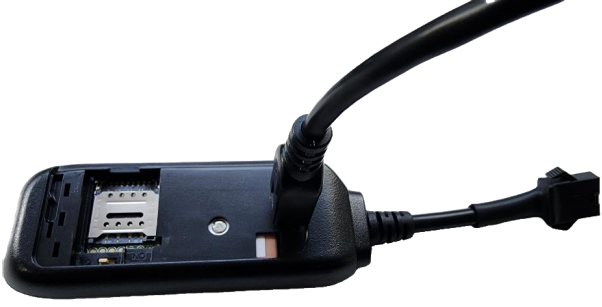

Para fazer a configuração pelo cabo serial, é necessário o uso de um cabo especial, com um conversor USB/RS232-TTL. O cabo conversor USB/Serial, tem o conversor USB, padrão Prolific, do lado que é inserido no computador, e na figura abaixo mostra como inserir o conector no NT40, conector micro USB.

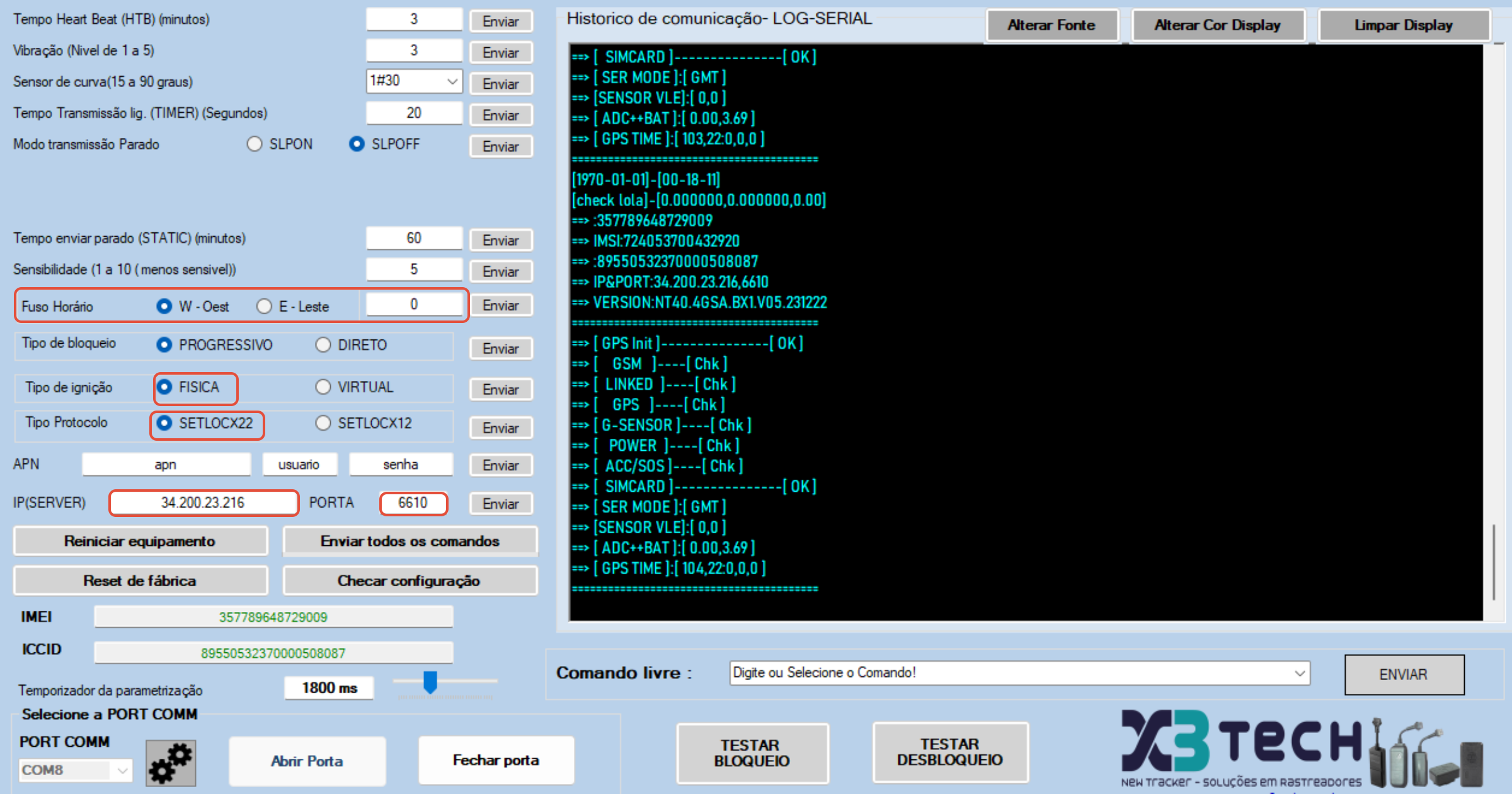

Ao conectar o equipamento no computador, abra o configurador e configure o equipamento conforme print abaixo:

Os parâmetros destacados em vermelho devem, obrigatoriamente, seguir o padrão da imagem.

Segue IP e PORTA do servidor:

• IP: 34.200.23.216
• Porta: 6610

4. Cadastro do equipamento no sistema DDMX Gestor

Com o equipamento configurado corretamente, alimente-o para que ele possa comunicar com o sistema.

Após esse processo, acesse o sistema Gestor e vá em "Cadastro de Equipamentos" e clique para cadastrar novo serial.

O formato do serial será "CONCOX<IMEI>". Segue um exemplo:

• IMEI: 357789648729009

Portanto, o serial castrado na DDMX será "CONCOX357789648729009".
