PROC.ENG.HAR.017/2024 - Configuração de módulos GalileoSky para comunicação com o sistema - 1˚ Configuração via Configurador

Modificado em Mon, 11 Mar 2024 na (o) 12:37 PM

1.  Objetivo


Esse documento tem como objetivo ser um guia simplificado de como os equipamentos da GalileoSky devem ser configurados para realizar a comunicação correta com o sistema DDMX.


Esse procedimento compreende os seguintes modelos de equipamentos:

  • GalileoSky 7x
  • GalileoSky 7x 3G
  • GalileoSky 7x LTE
  • GalileoSky 7x Plus
  • GalileoSky 7x C
  • GalileoSky 10 C
  • GalileoSky 10
  • GalileoSky 10 Plus
  • GalileoSky 10 Hub
  • GalileoSky 10 Pro
  • GalileoSky 7.0
  • GalileoSky 7.0 Lite
  • GalileoSky 7.0 Wi-Fi
  • GalileoSky Base Block
  • GalileoSky Base Block Lite
  • GalileoSky Base Block Optimum
  • GalileoSky Base Block Wi-Fi
  • GalileoSky Base Block Wi-Fi Hub
  • GalileoSky Base Block Iridium
  • GalileoSky OBD-II


2. Como realizar a configuração


Para realizar a configuração no equipamento (obrigatório na primeira utilização do equipamento) é necessário fazer o download do Configurador no site da GalileoSky através do link https://galileosky.com/configurator/ e seguir os passos para instalação do programa e drivers USB.


A versão do Configurador utilizado neste procedimento é a versão v5.4.04


Caso tenha dificuldade na utilização, contate o suporte da empresa SGBRAS, fornecedor nacional do hardware em questão, solicitando auxilio.


Para cadastrar o módulo no sistema, siga a orientação abaixo.

  • Exemplo: GalileoSky 7x LTE
  • Serial: 862311063531030
  • Cadastrar: GALILEO862311063531030


3. Realizando a Configuração – 1° Utilização do módulo



Passo 1: Conecte o equipamento ao computador utilizando um cabo USB Serial e abra o software de configuração do dispositivo. Ao estabelecer conexão, será apresentada as principais informações do dispositivo conectado.



Passo 2: Acesse ao menu "Settings" no menu lateral esquerdo. Ao clicar, irá carregar as configurações do equipamento conectado ao computador.




A configuração do GalileoSky é divida em abas. São elas:

  • Security: Nesta aba é possível definir restrições de acesso ao Configurador, controlar o rastreador via SMS ou ao serviço de configuração remota, bem como configurar a criptografia dos dados transmitidos ao servidor de monitoramento.
  • Data transmission: Nesta aba é possível definir o número de identificação do rastreador, configurar APN para acesso à Internet, configurar os servidores de processamento de dados de monitoramento e os protocolos utilizados, impor restrições na lista de operadoras de celular para estabelecimento de comunicação.
  • Protocol: Nesta aba é possível as configurações do protocolo do dispositivo. O rastreador irá transmitir dados para o servidor de monitoramento desde que as tags de dados necessárias estejam marcadas.
  • Track: Nesta aba é possível configurar a ordem de envio dos dados, os períodos de registro das coordenadas paradas e em movimento, o detalhe do giro e a filtragem de coordenadas falsas. Configurações de tracking.
  • Ins/Outs: Nesta aba é possível configurar os modos de operação das entradas analógicas discretas para medição do valor médio de tensão, medição de frequência, contagem de pulsos e determinação de sinal discreto; configurar o status das saídas e definir o modo de controle para o nível de alimentação externa.
  • Serial ports: Nesta aba é possível configurar a aquisição de dados dos sensores seriais de nível de combustível via interface RS485, definir chaves iButton e cartões RFID e configurar o tempo de retenção dos identificadores de leitura.
  • Sound
  • Signaling settings: Nesta aba é possível configurar as reações do rastreador a eventos externos se houver sinais nas entradas analógicas discretas, fixação de chaves iButton confiáveis ou quaisquer outras chaves iButton e cartões RFID, detecção de colisão e inclinação, velocidade ou excesso de geo-cerca.
  • Indication: Nesta aba é possível alterar o brilho da luz LED informativa no rastreador.
  • CAN Scanner: Nesta aba é possível configurar o filtro CAN ou verificar o barramento CAN para identificadores de mensagens usados e vincular tags CAN para transmissão ao servidor.
  • Bluetooth: Nesta aba está disponível apenas para dispositivos que suportam Bluetooth. Ele permite definir a frequência de transmissão de dados via Bluetooth com suporte de rastreador.
  • Modbus: Nesta aba é possível configurar equipamentos para comunicação Modbus.


Passo 3: Acesse à aba "Data Transmission" e configure os campos "Data Servers" e "Access Point for SIM-cards".


Segue as informações da Figura acima:

  • Primary data server: galileo.integracao.portalddmx.com.br
    • Port: 6606
  • Data transmission protocol of primary data server: Galileosky

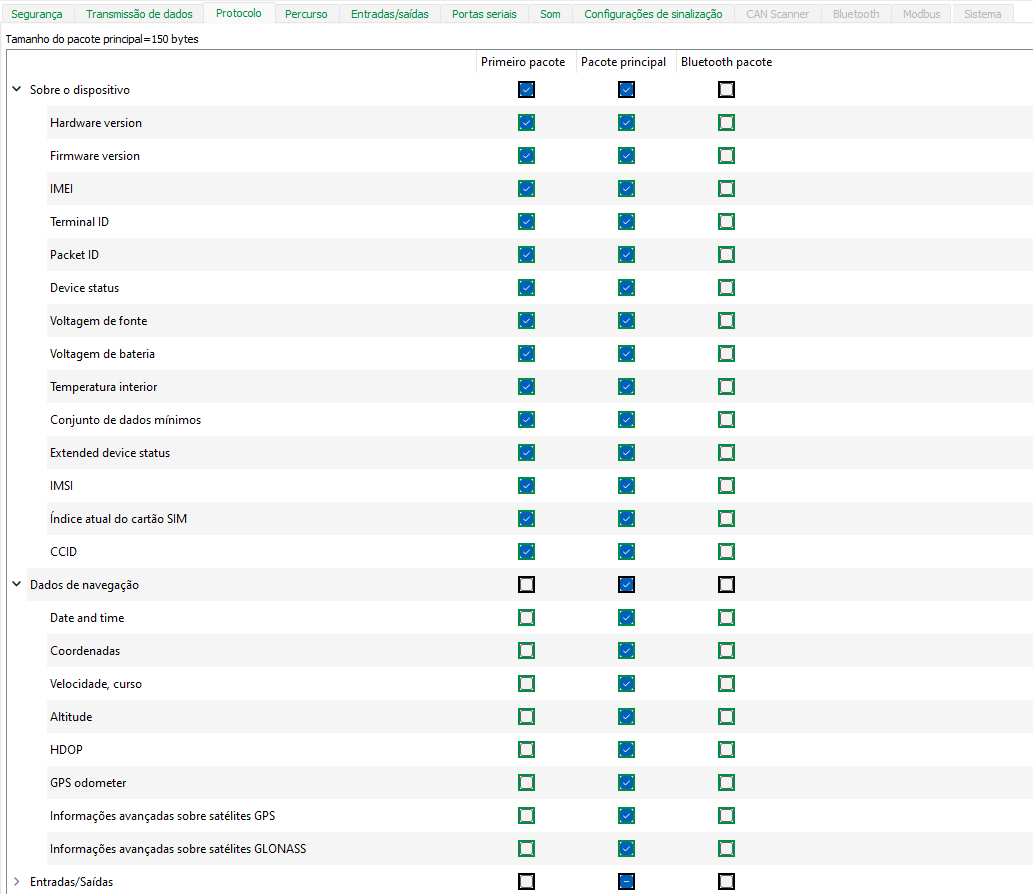

Passo 4: Acesse à aba "Protocol" e configure as mensagens "Head packet" e "Main packet". A mensagem "Head packet" será a primeira mensagem enviada e portanto deve ter o mínimo de informações para estabeler conexão do módulo com o servidor.  A mensagem "Main packet" serão enviadas periodicamente e devem contar as informações que necessitam ser enviadas ao servidor.

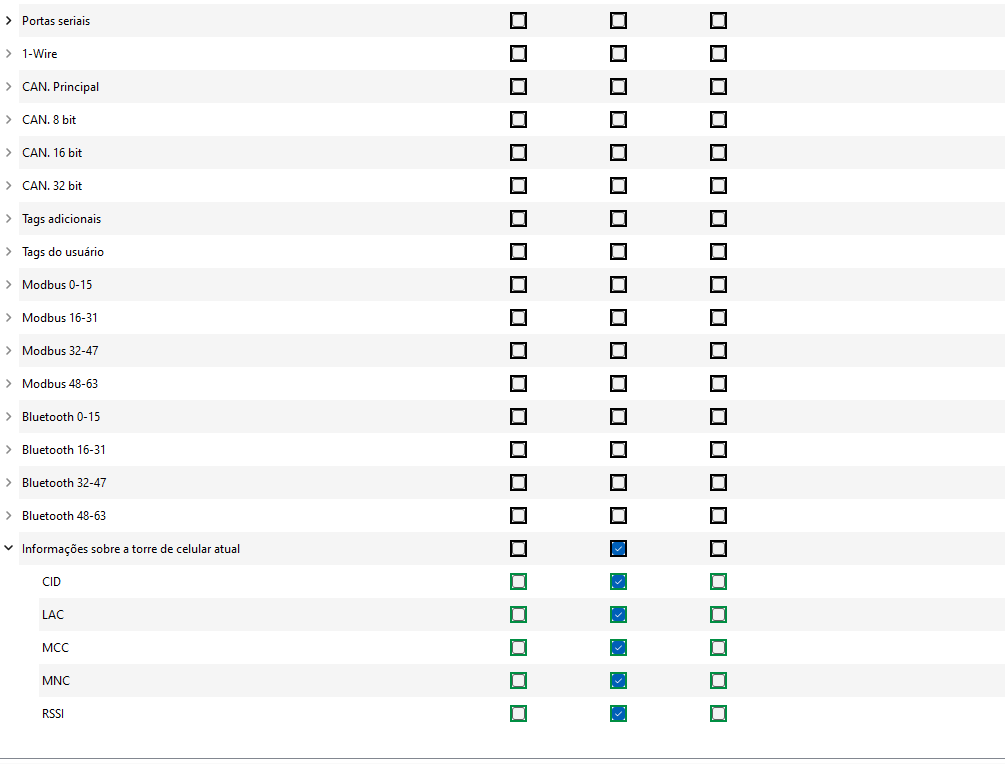

Recomenda-se que ambas as mensagens sejam configuradas para enviar as mesmas informações. Segue o mínimo que deve ser configurado para estabelecer conexão:



Passo 5: Acesse à aba "Track" e configure como apresentado abaixo:



Obs.: As configurações acima devem variar de acordo com a operação e com a necessidade, com exceção da ordem de envio das informações armazenadas na memória interna. Elas devem SEMPRE ser configurado como "in chronological order", com indicado acima.


Após esses passos o equipamento já deve ser capaz de comunicar com o sistema como o esperado.


Abaixo são apresentados alguns artigos uteis para utilização do Galileosky:

  • Como configurar o Galileo para identificar motorista no sistema? [Em breve]
  • Como configurar o Galileo para ler dados de CAN? [Em breve]
