PROC.ENG.HAR.010/2024 - Configuração de Módulos MTC (Maxtrack) para comunicação com o sistema - 1˚ Configuração via Maxtrack Setup

Modificado em Mon, 11 Mar 2024 na (o) 12:29 PM

Objetivo

Esse documento tem como objetivo ser um guia simplificado de como os equipamentos da família MTC da Maxtrack (MTC700ADV ou 700PRO) devem ser configurados para realizar a comunicação correta com o sistema DDMX.

Como realizar a configuração

Para realizar a configuração no equipamento (obrigatório na primeira utilização do equipamento) é necessário baixar o aplicativo da Maxtrack (MaxtrackSetup) (www.maxtrack.com.br) e seguir os passos para instalação do programa e drivers USB.


Caso tenha dificuldade na utilização, contate o suporte da Maxtrack para ajuda.


Realizando a Configuração – 1° Utilização do módulo

Utilizando o Maxtrack Setup para realizar a configuração, altere as abas de acordo com as imagens abaixo (somente as necessárias) para que o equipamento passe a comunicar com o sistema DDMX.

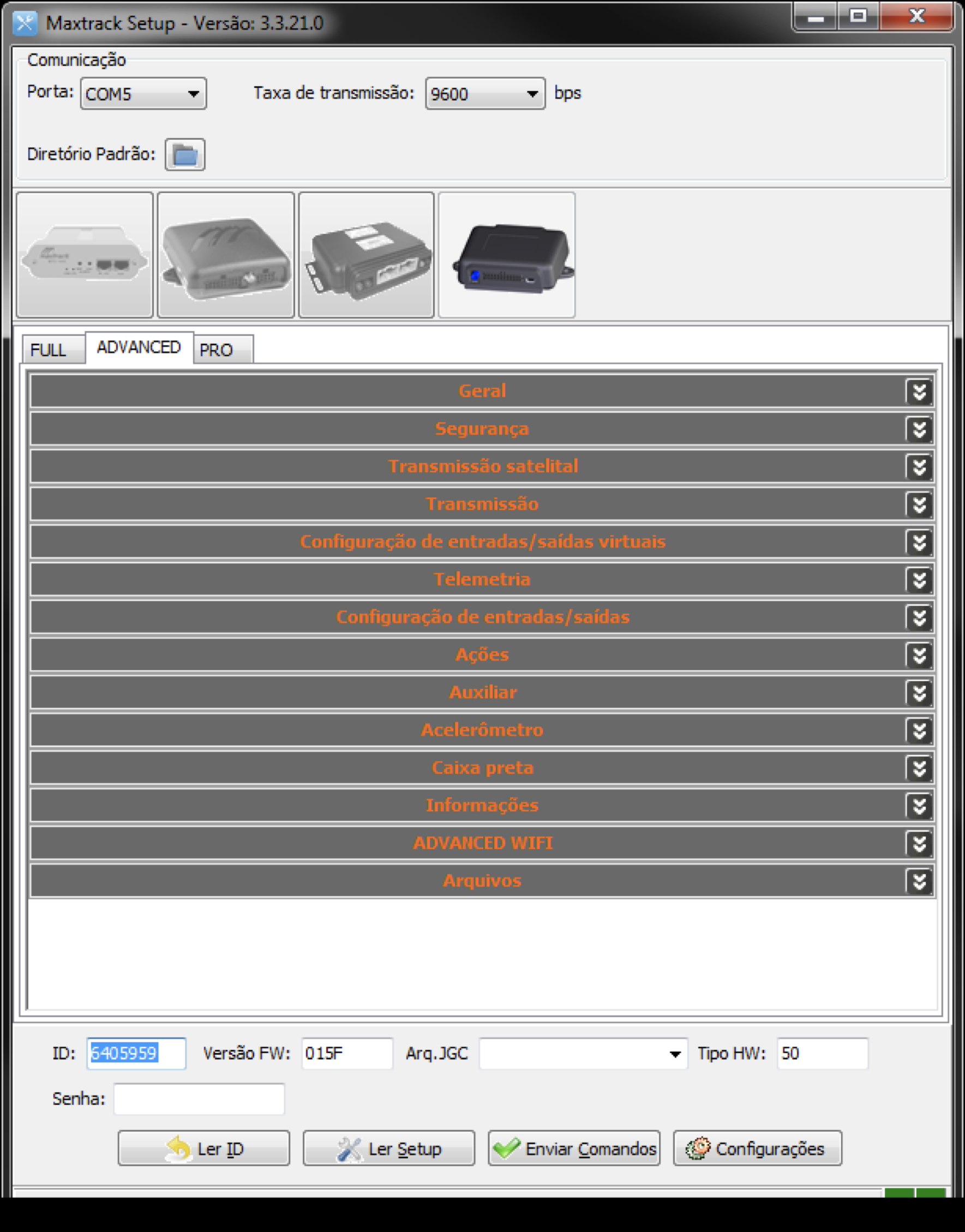

Tela Inicial -> Selecione a Porta COM correta e clique em "Ler ID".



    O programa deve preencher o campo ID e Versão e FW automaticamente.


    Para saber o que esta gravado no equipamento, clique em "Ler Setup". Em cada uma das abas as informações do que esta gravado no equipamento será mostrado ao usuário.

    Para realizar a primeira configuração no equipamento siga os passos e configure de acordo com as abas abaixo.


Aba GERAL


     SOMENTE altere o campo Limite de descarga GPRS para 10000 posições. Os demais campos pode deixar como vem de fabrica.



    CLIQUE em "Enviar Comandos" para gravar o módulo.


Aba TRANSMISSÃO


Altere os campos abaixo nessa aba para comunicação com o sistema.



    APN: DEPENDE da operadora que o cliente utiliza e se o cliente possui APN Privada.

         Pode ser claro, vivo, oi ou tim.

    Na imagem é um equipamento configurado para utilizar chips VIVO com APN Publica.



    IP: Configurar o IP e Porta de acordo com a imagem para que o equipamento comunique com a DDMX.


    IP1: 54.94.219.110, Porta: 21000

    IP2: 54.94.219.110, Porta: 21000

    IP3: 54.94.158.147, Porta: 21000


Baixe a barra de rolagem para continuar a configuração.


    Tempo de transmissão com ignição: 20 segundos

    Tempo de transmissão em pânico: 20 segundos

    Tempo de transmissão sem ignição: 120 segundos


Baixe a barra de rolagem para continuar a configuração.



    Dual sim: Inativo

    Descarga GPRS: Crescente

    Força envio de pacotes:  Selecione as opções de acordo com a imagem acima.


Baixe a barra de rolagem para continuar a configuração.



    Gerar posição por mudança de direção: 45


    CLIQUE em "Enviar Comandos" para gravar o módulo.



Aba AÇÕES


Altere os campos marcados na imagem abaixo.



    Análise de pontos / áreas / cercas:

        Pontos: Ativar análise

        Áreas: Ativar análise

        Cercas: Ativar análise

        Viagem: Ativar análise


    Ações dos clientes: Ativo

    Alterar urbano/rodoviário: Urbano

    Alterar operação: Fora

    Alterar forçar GPRS: Não Forçar


 CLIQUE em "Enviar Comandos" para gravar o módulo.



    O usuário, poderá com esse equipamento configurado, gerar um arquivo padrão para gravar os demais equipamentos em seu poder. Dessa forma TODOS irão ficar com a mesma configuração. Para isso, clique na ABA Arquivos e siga as orientações abaixo.


Aba ARQUIVOS


    Clique em "Gerar arquivo de configuração". Na nova janela, nomeie o arquivo de forma a identificar o arquivo de gravação de acordo com seus padrões.


Grave o arquivo (imagem exemplo).


Clique em SAVE.


    Para gravar o arquivo em outro módulo, após conectar e realizar a leitura de Setup, vá na aba Arquivos e clique em "Enviar Arquivos".



    Na nova janela, procure o arquivo de configuração criado anteriormente no seu computador e clique em "Enviar".



    Clique novamente em "Ler Setup" para confirmar se o equipamento foi configurado corretamente.


Validação da Configuração.

    Após realizar a configuração é necessário manter o equipamento alimentado (positivos, negativo e pós-chave) mas SEM CONEXÃO com o computador para que o mesmo passe a comunicar com o sistema. Para atualização no Fleet Monitor o equipamento deve ser cadastrado com o ID (serial) correto pelo gestor da conta (Guia cadastro de Equipamentos - http://suporte.portalddmx.com.br/solution/articles/13000033552-cadastro-de-equipamentos).


    Como o MTC possui antena GPS externa, é necessário conectar a antena GPS e deixar com boa visada ao céu para validação do ponto no sistema (GPS Válido).


    IMPORTANTE: Enquanto o módulo estiver conectado no computador (porta USB) ele não envia nenhum ponto ao sistema, sendo impossível sua validação.
