Os equipamentos R11 e R12, do fabricante JMAK, apresentam a possibilidade de realizar a identificação de motorista, passageiro ou motorista/passageiro quando utilizados em conjunto com o periférico J-M15. Sendo assim, este artigo tem o intuito de apresentar um passo-a-passo de como realizar a configuração tanto dos módulos de telemetria quanto do periférico para serem utilizados no sistema da DDMX.
Vale ressaltar que, para esse procedimento, o equipamento deve estar configurado e comunicando corretamente com o sistema Triyax.
1. Diagrama Elétrico
A Figura 1 apresenta o esquema de ligação sugerido pelo fabricando para utilização do periférico J-M15 com o módulo J-R11 e J-R12. Vale ressaltar que o R11 utiliza o barramento TTL, enquanto o R12 utiliza o barramento RS232.

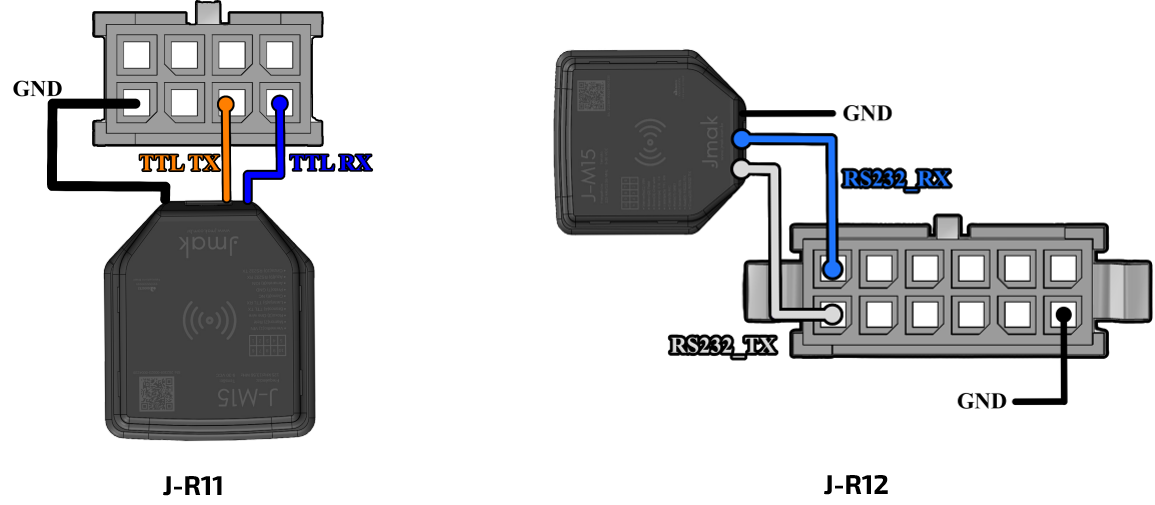

Figura 1: Ligação com J-M15
Obs.: Garanta que o GND do rastreador e do dispositivo conectado seja o mesmo para assegurar comunicação estável.
2. Configuração JotaWeb
Com as devidas explicações sobre o circuito elétrico, é necessário realizar a configuração do equipamento para que o equipamento esteja apto à enviar as informações da serial para o sistema Triyax.
2.1. J-R11
A configuração do equipamento resume-se em habilitar o envio da mensagem de TTL para o servidor. Essa configuração pode ser feita selecionando o checkbox "TTL" no perfil de configuração do equipamento, como indicado na Figura 2.

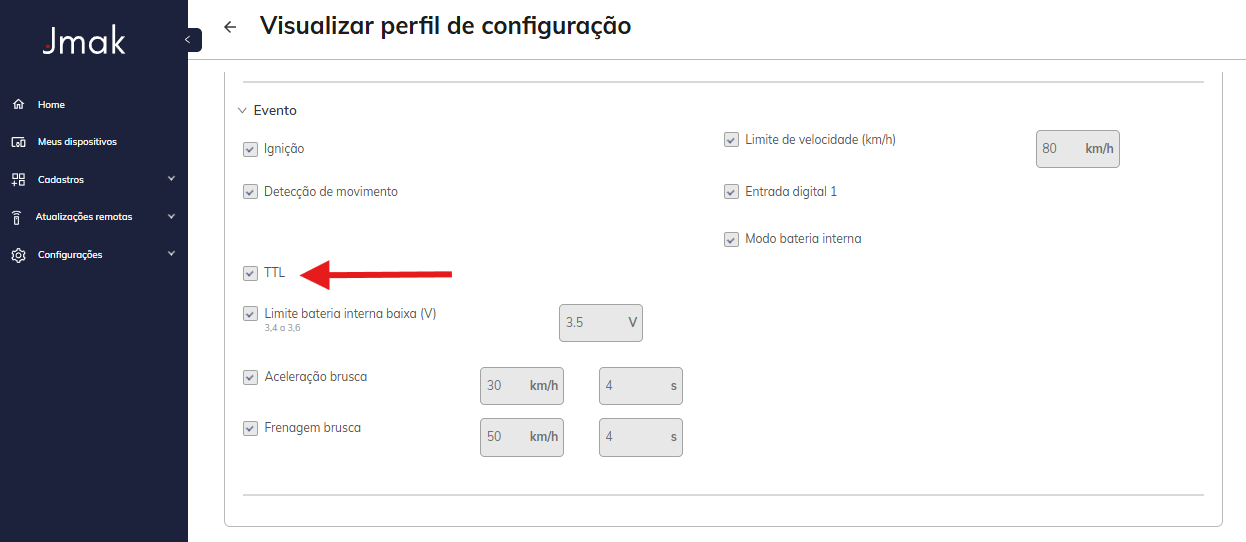

Figura 2: Perfil de configuração
Outro ponto é desmarcar a opção de enviar a TAG na mensagem do R11. Essa configuração é feita desmarcando o item indicado na Figura 3.

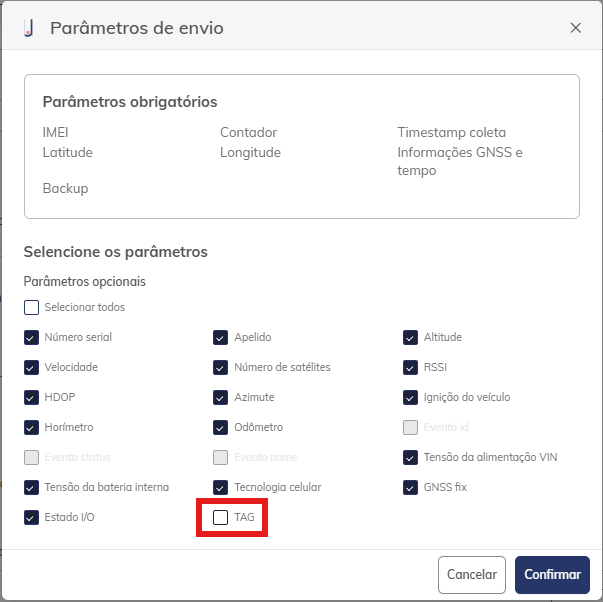

Figura 3: Seleção de parâmetros da mensagem
Além disso, a configuração pode ser feita via Envio de Comandos pelo sistema DDMX Gestor, enviando o comando da Figura 4.

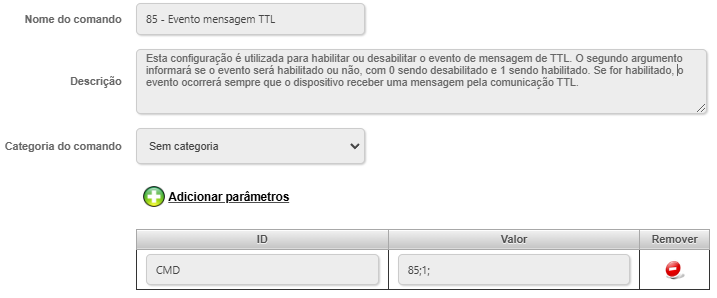

Figura 4: Comando TTL
Após enviar o perfil de configuração, ou o comando via gestor, para o equipamento, ele estará apto para enviar a informação de dados do barramento serial.
2.2. J-R12
A configuração do equipamento resume-se em habilitar o envio da mensagem de RS232 para o servidor. Essa configuração pode ser feita selecionando o checkbox "RS232" no perfil de configuração do equipamento, como indicado na Figura 5.

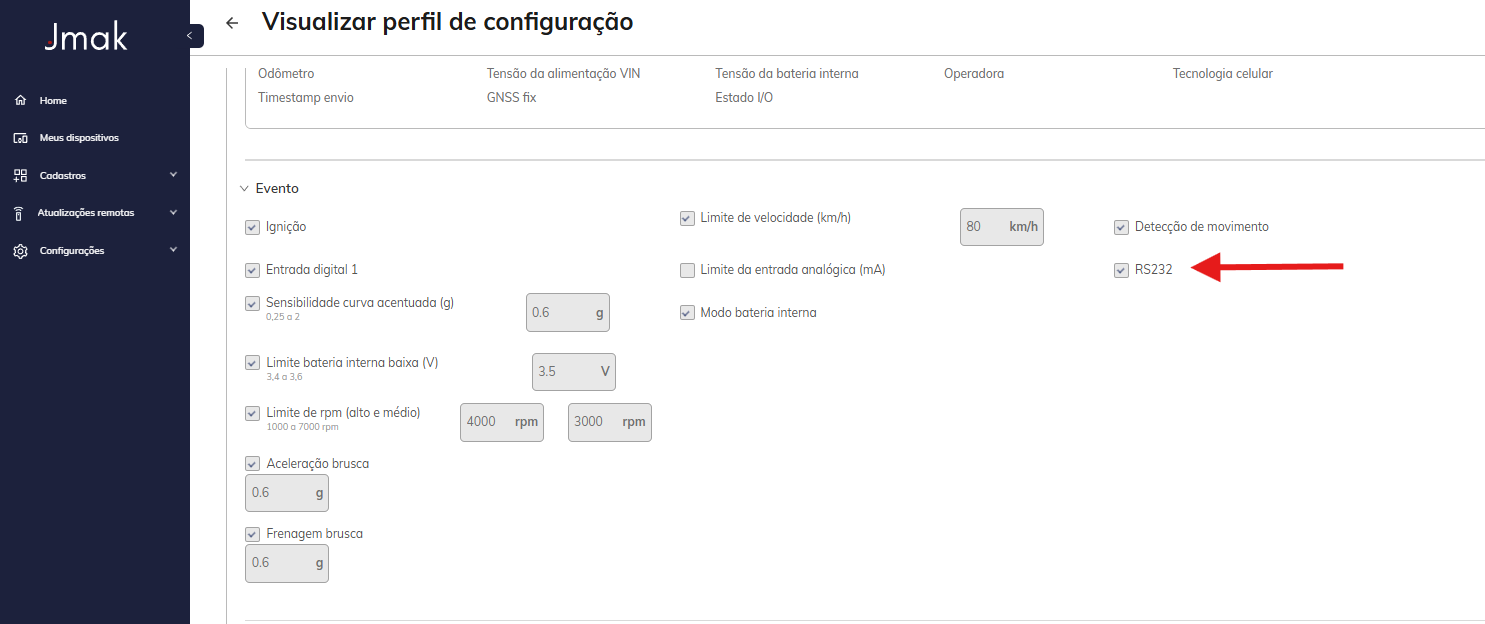

Figura 5: Perfil de configuração
Outro ponto é desmarcar a opção de enviar a TAG na mensagem do R12. Essa configuração é feita desmarcando o item indicado na Figura 6.

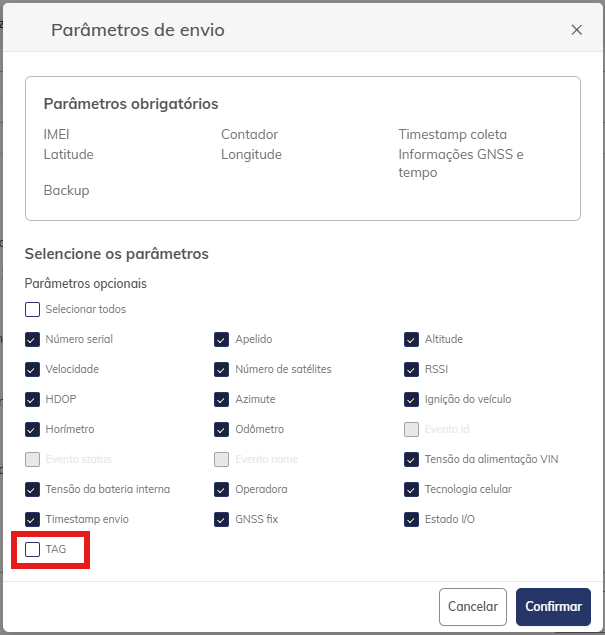

Figura 6: Seleção de parâmetros da mensagem
Após enviar o perfil de configuração para o equipamento, ele estará apto para enviar a informação de dados do barramento serial.
2.3. J-M15
A configuração do equipamento resume-se em habilitar o protocolo JMAK, o tipo de identificação e o a velocidade da serial.
A Figura 7 apresenta um exemplo de perfil de configuração.

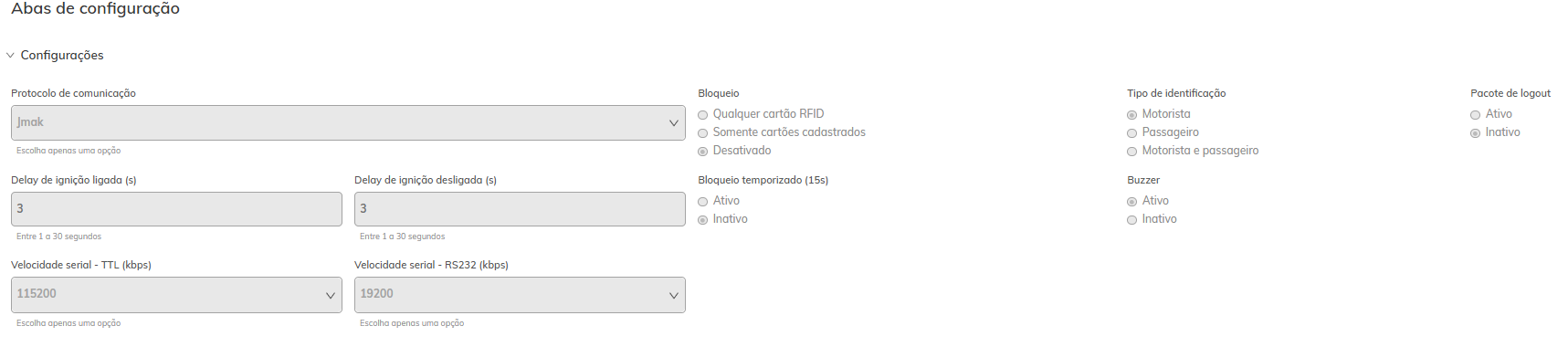

Figura 7: Perfil de configura M15
Após enviar o perfil de configuração para o equipamento, ele estará apto para enviar a informação de dados do barramento serial.
3. Configuração Gestor
Com os equipamentos devidamente configurados e preparados para realizar a função correta, é necessário realizar a configuração pelo sistema DDMX Gestor.

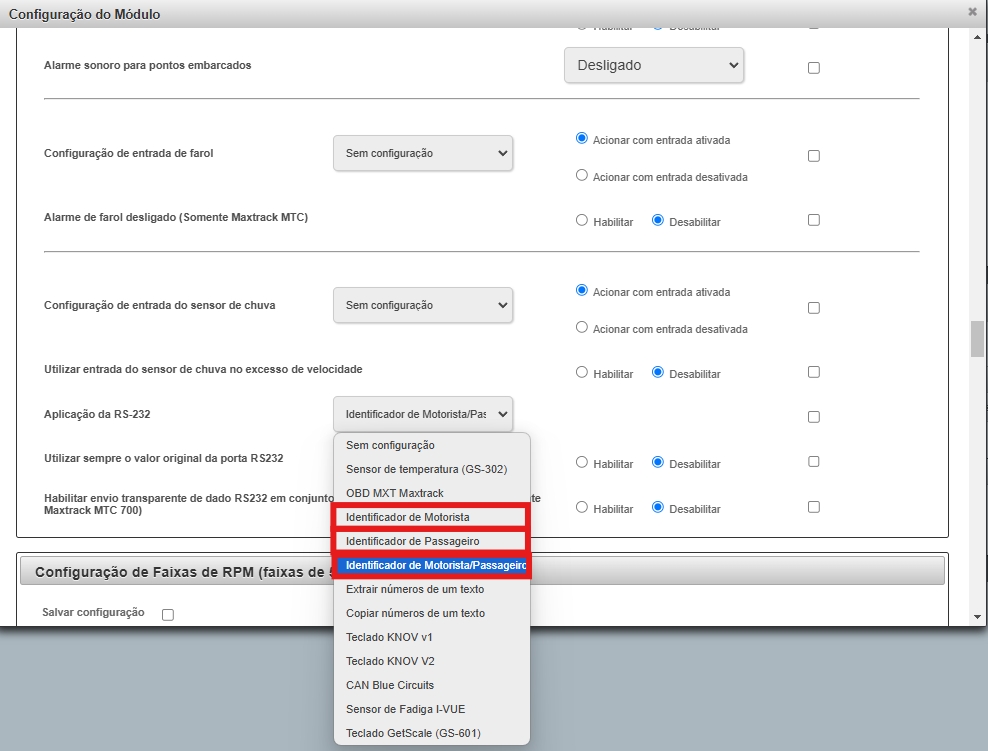

Para isso, acesse o sistema e vá em "Gestão de Equipamentos" > "Configuração de módulos" > pesquise o(s) módulo(s) que deseja realizar a configuração e faça a configuração para "Aplicação da RS232" conforme a necessidade:
Após a configuração, o equipamento estará apto a realizar a identificação de motorista e/ou passageiro.
