Este procedimento tem o intuito de apresentar o passo-a-passo de configuração dos equipamentos J-R12 para que eles possam ser utilizados na plataforma Triyax.
1. Visão geral do equipamento
O J-R12 é um rastreador veicular avançado que combina tecnologia de rastreamento 2G e 4G, além de ter a capacidade de leitura do barramento CAN e estar equipado com um acelerômetro e uma interface serial RS232. Ele também apresenta uma entrada digital e uma saída digital, tornando-o altamente adaptável a uma variedade de aplicações e necessidades de monitoramento.

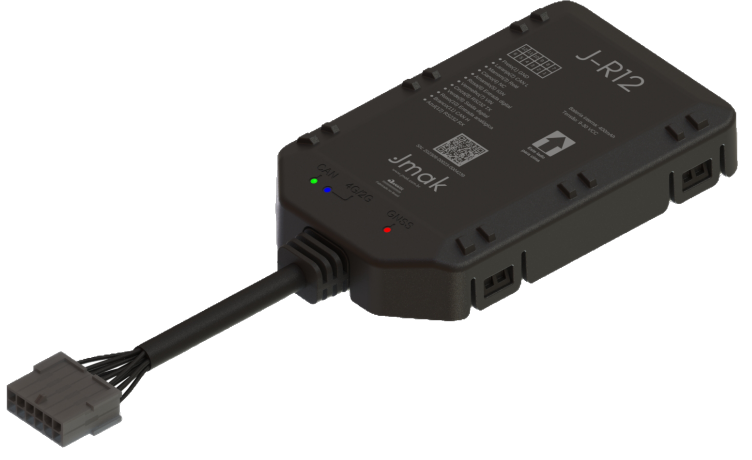

Abaixo é apresentado uma imagem do equipamento.
A configuração dos pinos do módulo, pode ser vista na Figura.
O modulo apresenta:
- Alimentação: 8 a 32 VDC;
- 1 Entrada digital;
- 1 Entrada ignição;
- 1 Entrada analógica 4-20mA;
- 2 Saídas digitais (GND);
- 1 Barramento serial RS232;
- 1 Barramento CAN.
2. Preparação do equipamento
Para realizar a configuração, o primeiro passo é abrir o equipamento para ter acesso à porta USB.

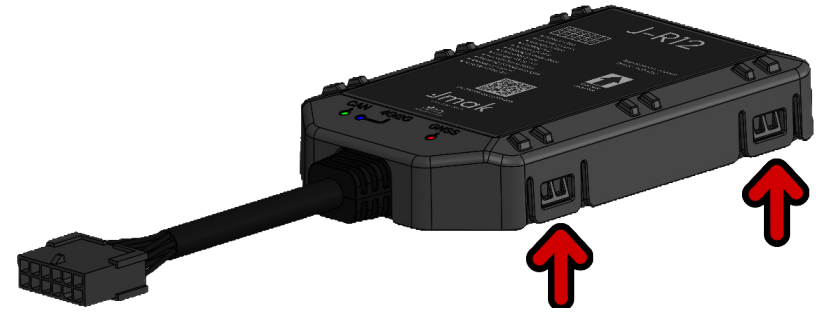

Para isso, conforme ilustrado na Figura abaixo, abra os quatro encaixes de pressão (snap fits) para abrir o dispositivo.

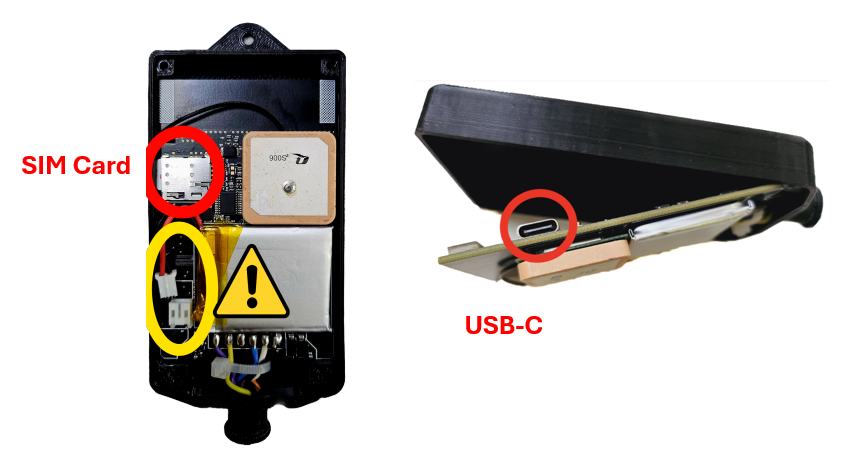

Ao abrir a case, você terá acesso a placa do equipamento. No local indicado, insira o SIM Card corretamente e ligue a bateria interna do dispositivo, conforme Figura a seguir. Utilize um cabo USB tipo-C para fazer a conexão entre o equipamento e o computador.

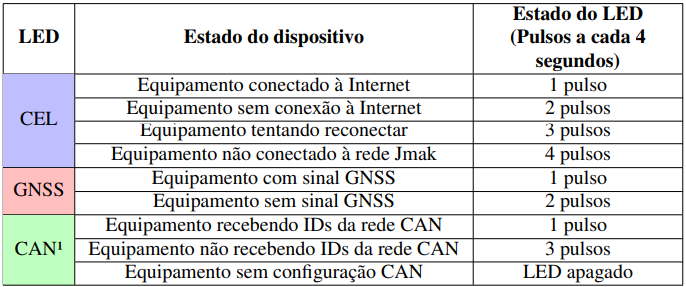

A Tabela abaixo indica o significado do comportamento dos LEDs.
3. Configurando o equipamento via USB
3.1. Criação do Perfil de Configuração

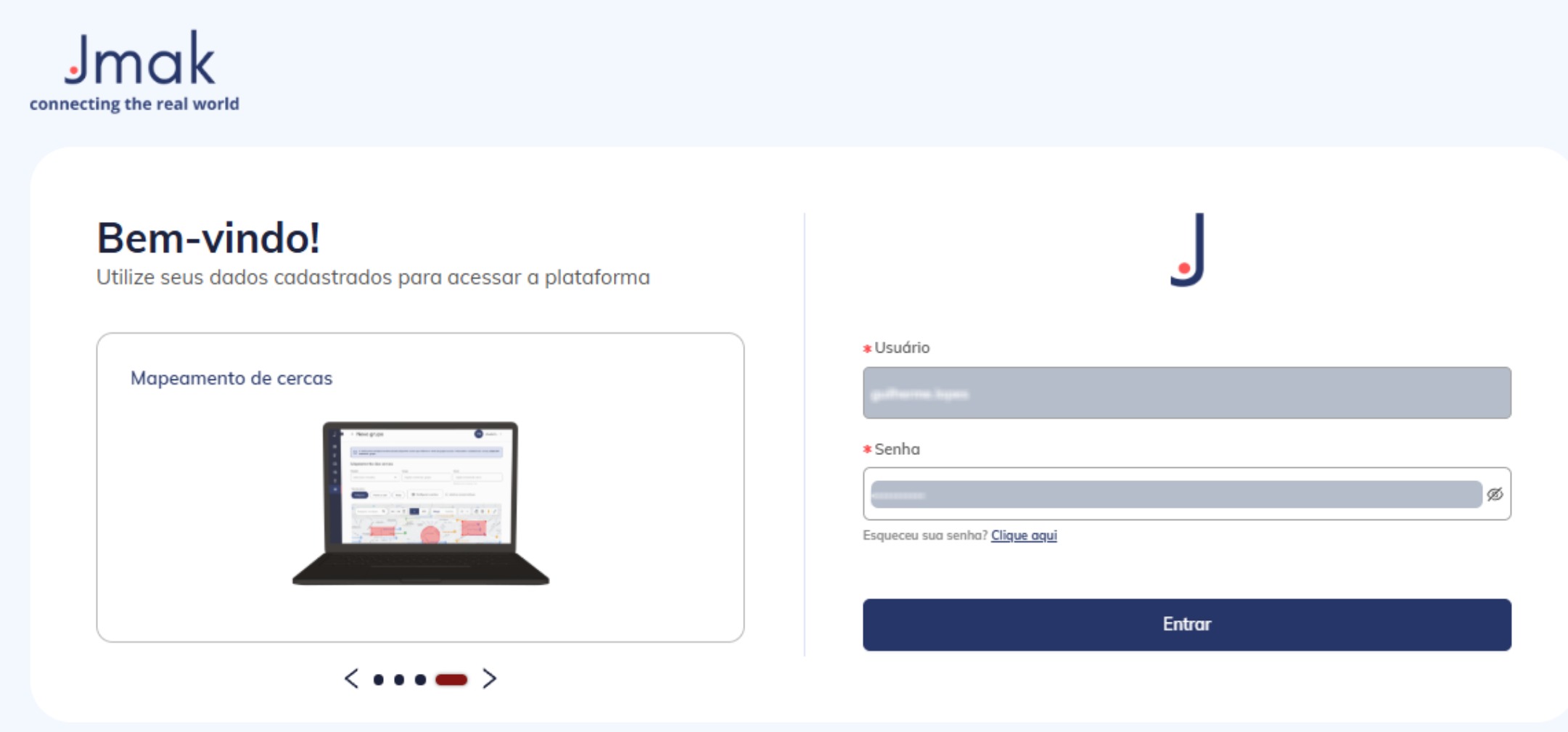

Primeiramente, acesso ao sistema através da URL https://jotaweb.jmak.com.br, insira seu usuário e senha e clique em "Entrar".
Obs.: Caso não tenha um usuário, solicite à representando comercial da Jmak a criação de um acesso.
Ao entrar, será apresentando uma visão geral da sua conta.
Para criar um perfil de configuração, acesse ao menu "Configurações" e, depois, em "Perfil de Configuração".

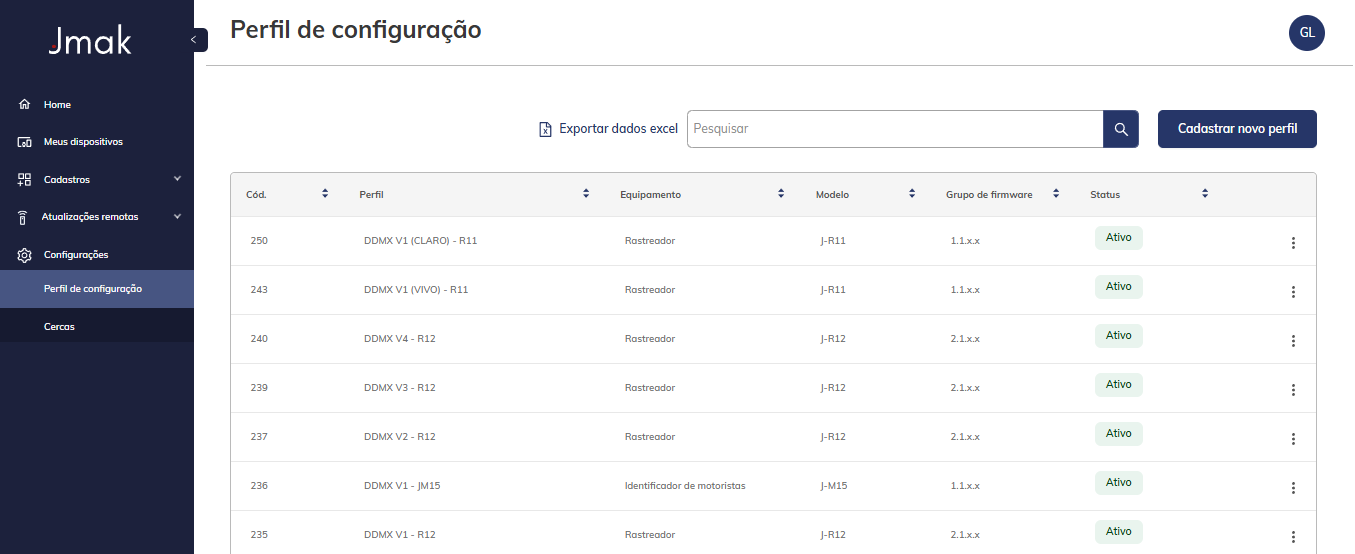

A tela apresenta todos os Perfis já criados.

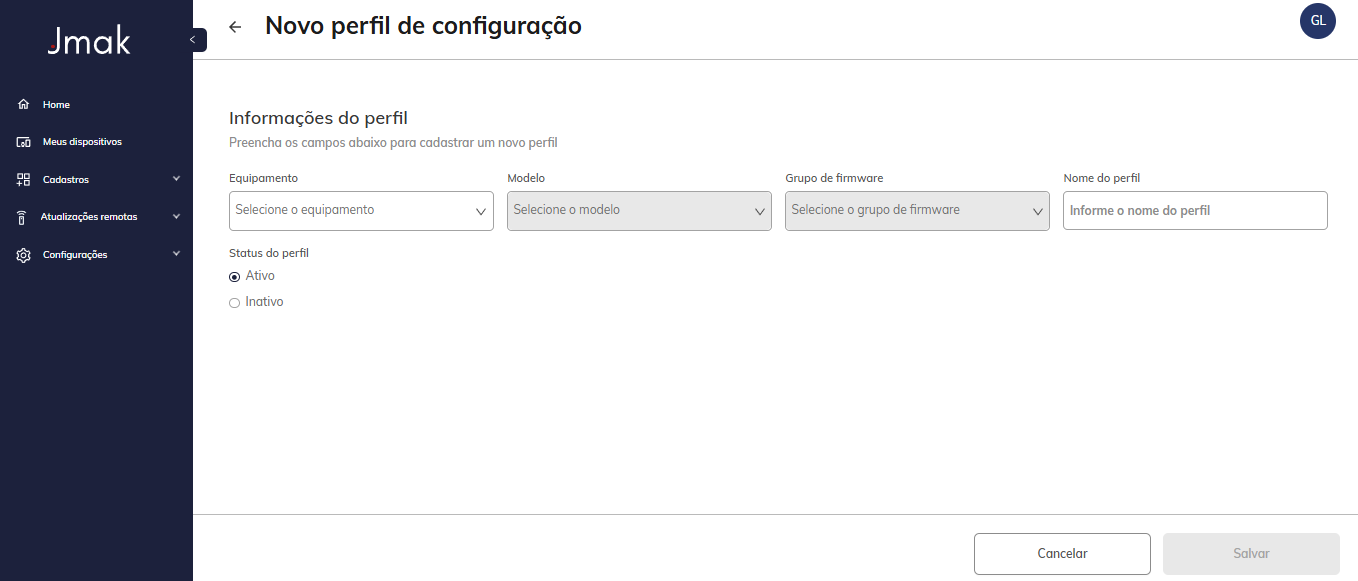

Para criar um novo perfil, clique em "Cadastrar novo perfil" no canto superior direito.
- Equipamento: Rastreador
- Modelo: J-R12
- Firmware: 2.1.x.x
- Nome do perfil: Pode ser adicionado qualquer nome que facilite seu controle

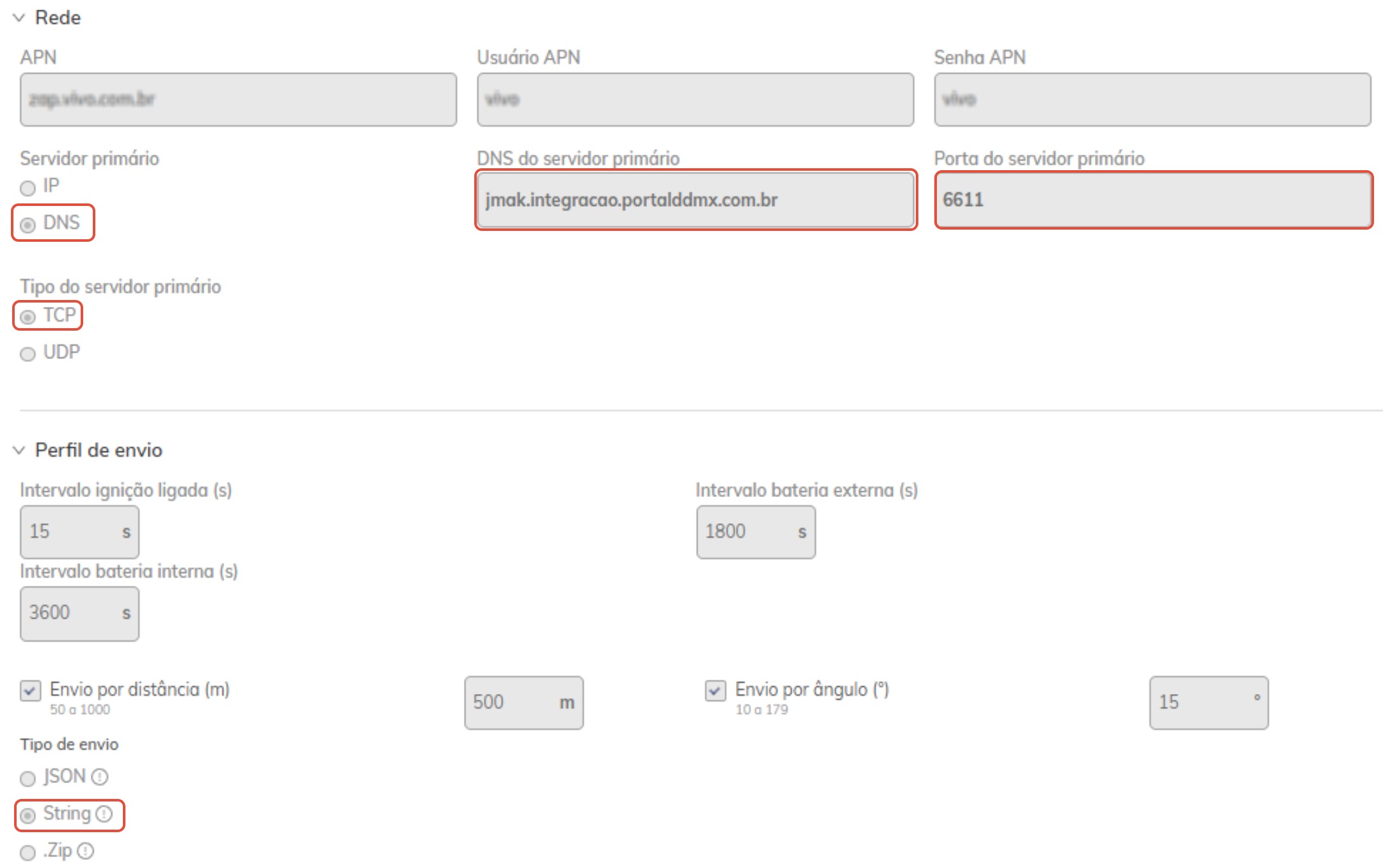

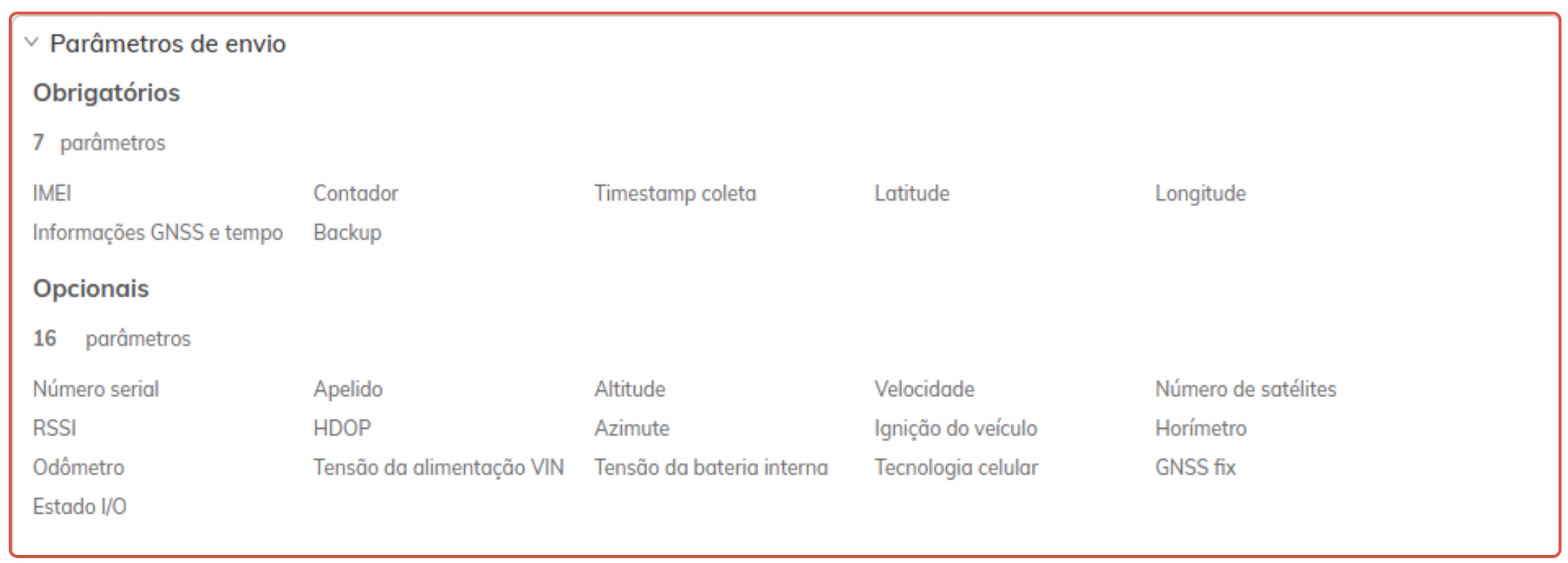

Ao selecionar a versão do FW, as configurações serão aparecidas em tela. Configurar o perfil conforme sua necessidade, porém os itens em vermelho no print abaixo devem ser configurados exatamente como demostrado:
Após finalizar, basta clicar em Salvar.
3.2. Enviando o Perfil de Configuração para o J-R12
Para enviar a configuração para o equipamento, é preciso cadastrar o equipamento na plataforma JotaWeb. Para isso vá em "Meus dispositivos" e clique em "Cadastrar novo dispositivo".

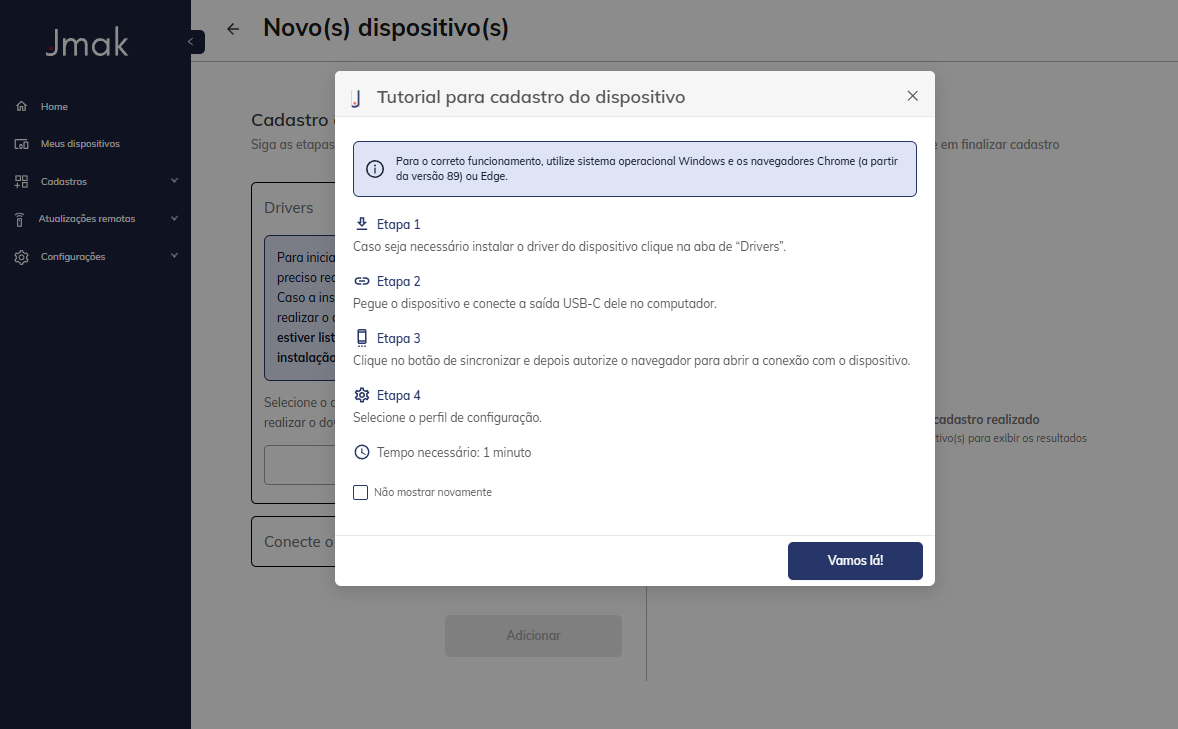

Ao acessar, uma mensagem com um pequeno passo a passo será apresentado. Basta segui-lo.
Clique em "Vamos lá!".

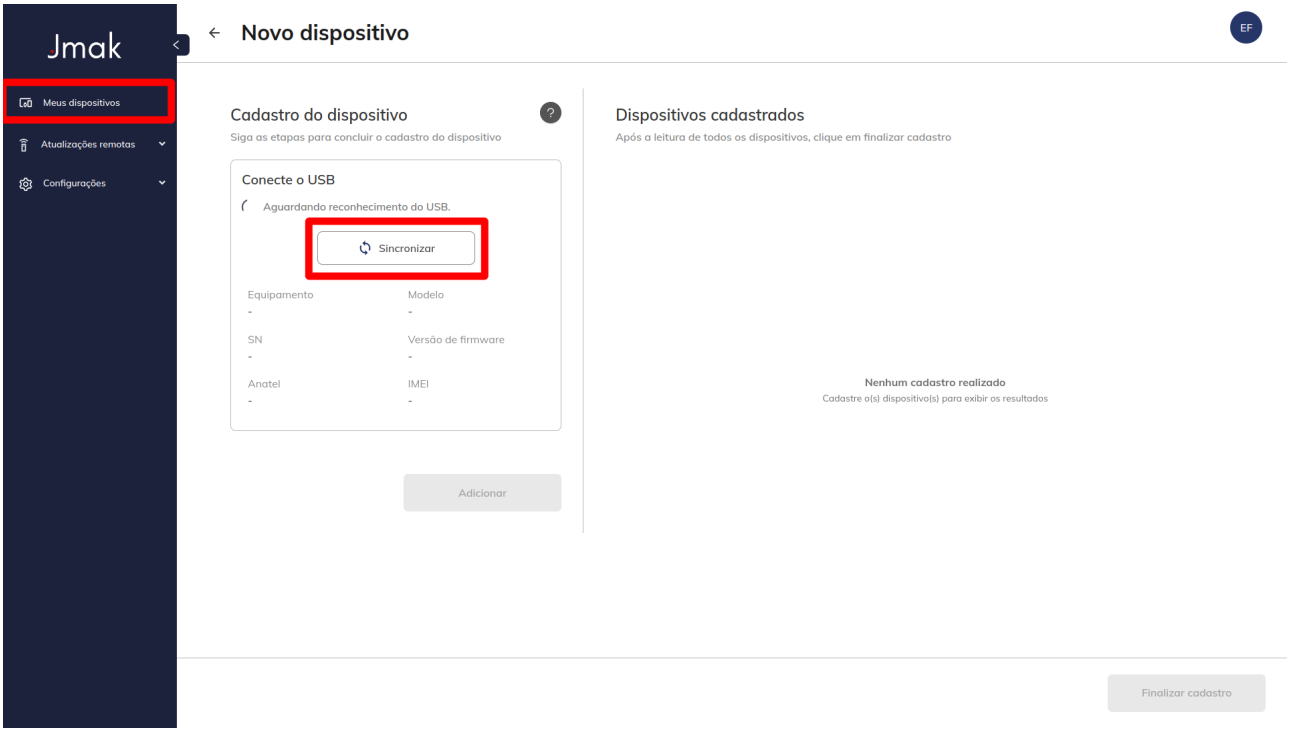

Selecione ’Sincronizar’ para prosseguir com a conexão.
Escolha o dispositivo Jmak na caixa de diálogo e clique em "Connect"
Verifique se o IMEI e o número de série são exibidos, confirmando a conexão do dispositivo

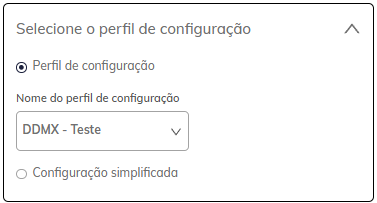

Selecione ’Perfil de configuração’ e selecione o perfil criado.
Espere que o comando carregue corretamente e, por fim, clique em Salvar.
Assim, o equipamento está pronto para ser utilizado no sistema da DDMX.
4. Cadastro do equipamento no sistema DDMX Gestor

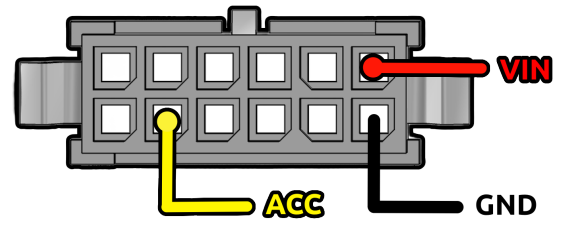

Com o equipamento configurado corretamente, alimente-o conforme diagrama abaixo:
Após esse processo, acesse o sistema Gestor e vá em "Cadastro de Equipamentos" e clique para cadastrar novo serial.
O formato do serial será "JMAK<serialNumber>". Segue um exemplo:
- SN: 202409-00031-0000571
Portanto, o serial castrado na DDMX será "JMAK202409-00031-0000571".
