PROC.ENG.HAR.042/2024 - Configuração de Módulos BWS E3+ para comunicação com o sistema - 1˚ Configuração via SMS

Modificado em Seg, 25 Nov na (o) 9:44 AM

Este procedimento tem como objetivo auxiliar na configuração do módulo de rastreamento E3+.

1. Preparação do equipamento

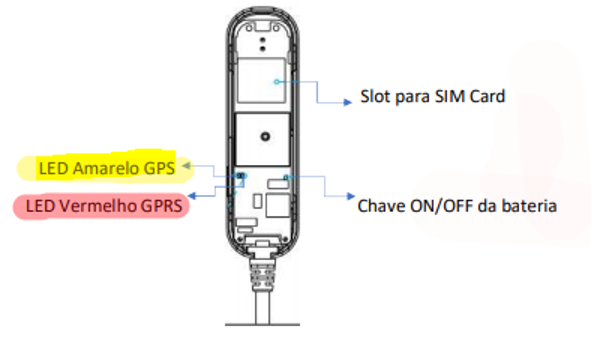

A configuração dos módulos E3+ são realizadas via comandos SMS. Nesse sentido, deve ser utilizado um Micro SIM Card que esteja habilitado o envio e recebimento de SMS. Para colocar o SIM Card, basta colocá-lo no slot adequado.

Após colocar o chip de dados, deve-se realizar as ligações elétricas, que devem seguir o esquema abaixo:

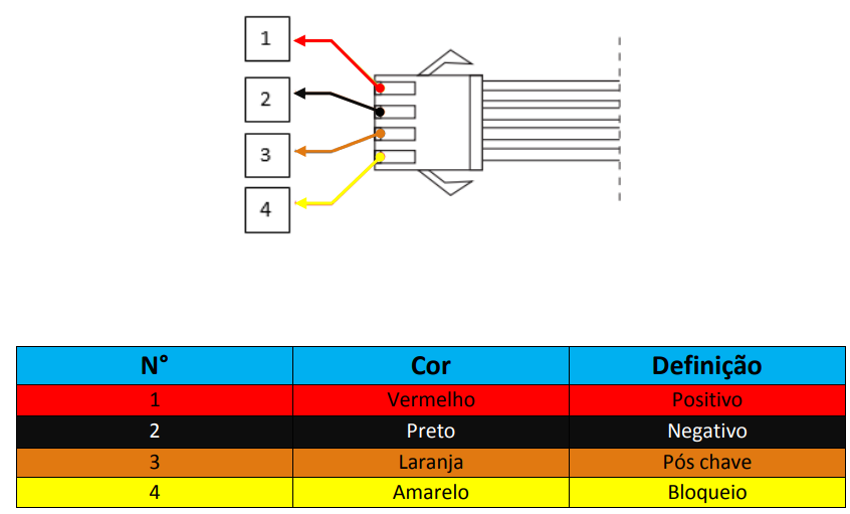

Figura 1: Pinos do E3+.

Para sua configuração basta que os pinos 1 (positivo), 2 (negativo) e 3 (pós-chave) devem ser ligados à uma fonte, respeitando sua tensão de operação (9 – 90VDC). Além disso, é preciso que a chave ON/OFF da bateria esteja em ON. Ao energizá-lo, automaticamente os leds começam a piscar. O significado do comportamento dos leds é descrito abaixo:

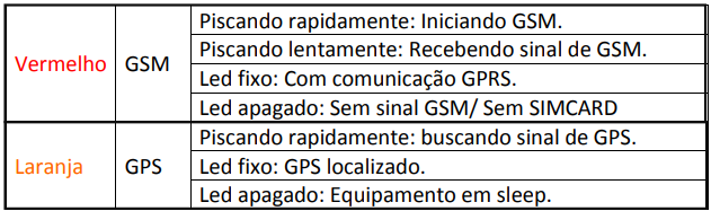

Figura 2: Comportamento dos LEDs.

2. Configuração

Os comandos de configuração do E3+ devem seguir exatamente ao formato apresentado, respeitando letras maiúsculas/minúsculas, espaçamento e pontuação. Cada comando deve ser respondido pelo módulo para que a configuração do parâmetro seja confirmada.

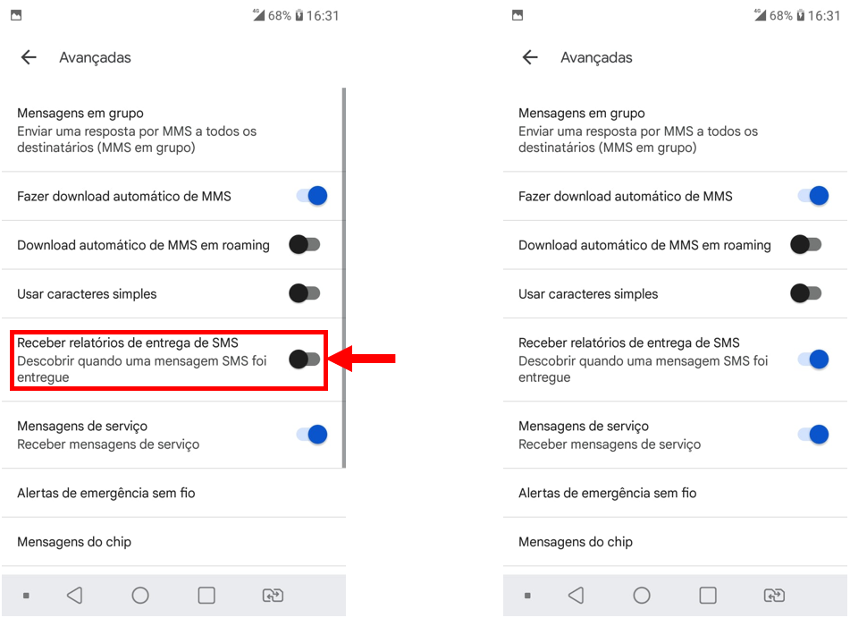

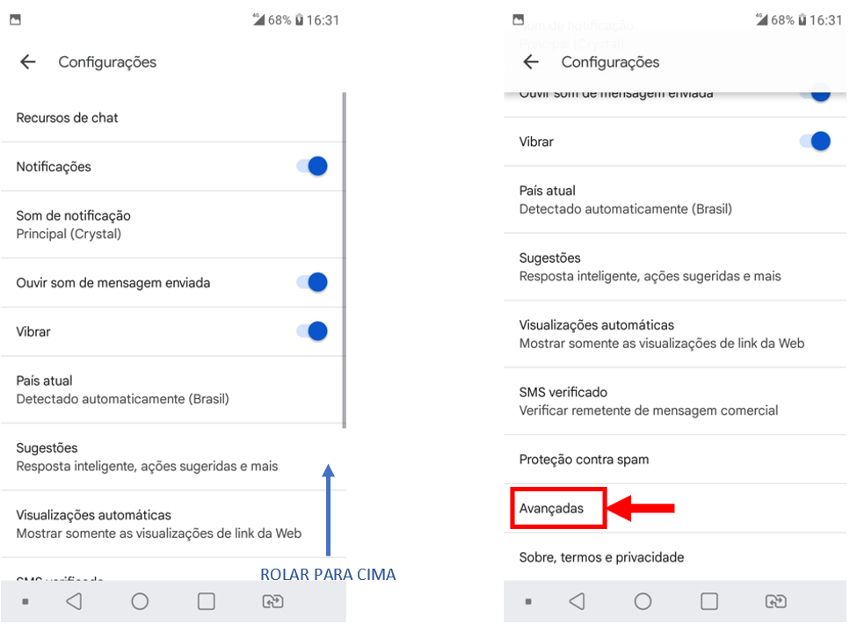

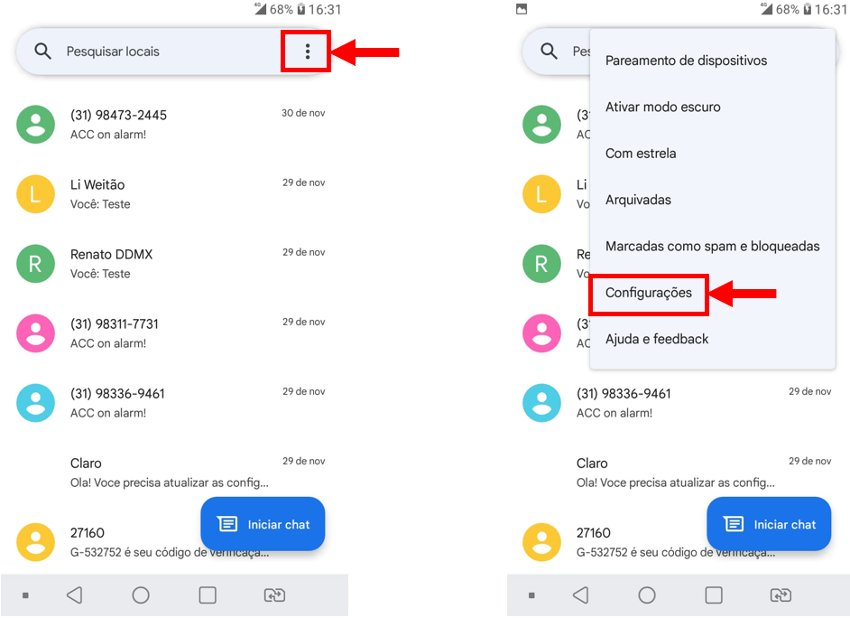

De modo a facilitar o envio dos comandos, pode ser habilitado o relatório de entregas de SMS. Para isso deve-se seguir os passos indicados pelos prints abaixo:

Após habilitar essa funcionalidade, todas as mensagens serão indicadas como entregue ou não.

Os comandos a serem enviados são apresentados abaixo e devem ser enviados na ordem em que eles são apresentados:

	DESCRIÇÃO	COMANDO
1	Inicio	REG000000#
2	Hab. Resposta SMS	SMS1
3	Idioma	EN
4	Config. APN	APNsuaapn.com.brusuario*senha
5	Config. IP1	IP1#34.200.23.216#6603#
6	Config. IP2	IP2#34.200.23.216#6603#
7	Taxa de transmissão com Ign. ON	HB20
8	Taxa de transmissão com Ign. OFF	SHB1200
9	Fuso Horário	TZWO
10	Alerta Velocidade	SPEED15
11	Bloquei OFF	ENGOFF
12	Posição LBS	LBSOFF
13	Atualização Posição em Curva	TURNDETON
14	Consulta IP Configurado	CXIP
15	Desab. Resposta SMS	SMS0

Figura 3: Comandos a serem enviados.

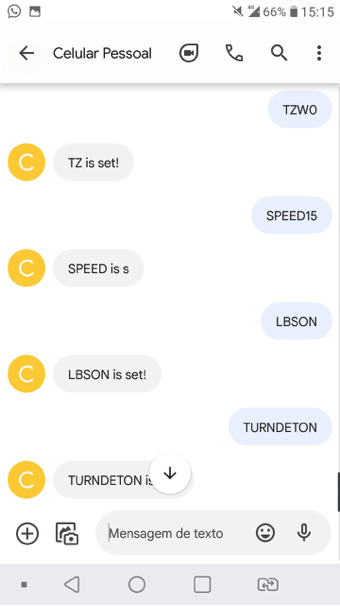

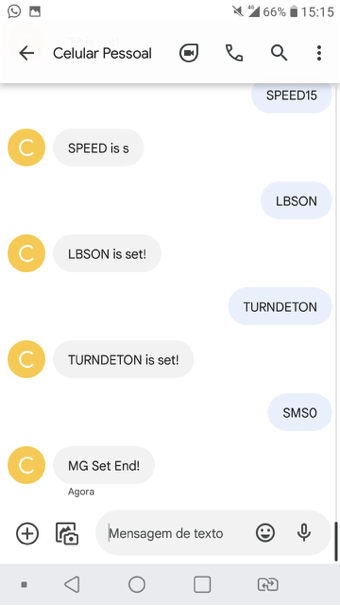

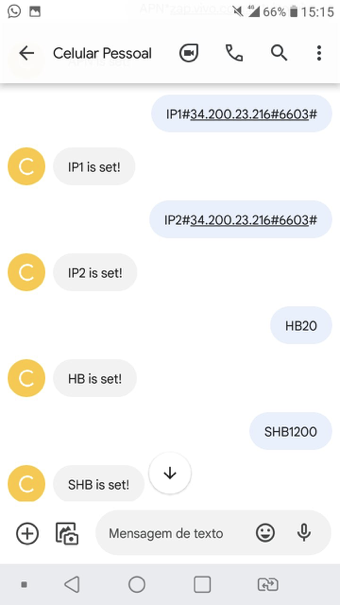

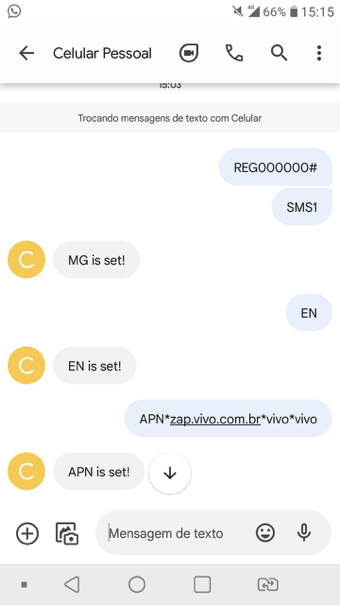

Abaixo são apresentados os comandos sendo enviados via SMS e as respostas apresentadas pelo módulo.

Ao final desse procedimento, o equipamento estará apto para comunicar com o sistema DDMX.

Para finalizar, se o equipamento já estiver em campo para ser instalado, recomenda-se que a chave da bateria interna esteja na posição ON. Caso o equipamento ainda for ser enviado para campo, recomenda-se alterar a chave da bateria interna para posição OFF e instruir o técnico em religá-la no momento da instalação.

Para realizar o cadastro no sistema da DDMX, basta seguir o procedimento no link abaixo:

Link: Cadastro de Equipamentos
