PROC.ENG.HAR.035/2024 - Configuração do módulo AT4, da Concox, para 1ª comunicação com o sistema - via SMS.

1. Visão Geral

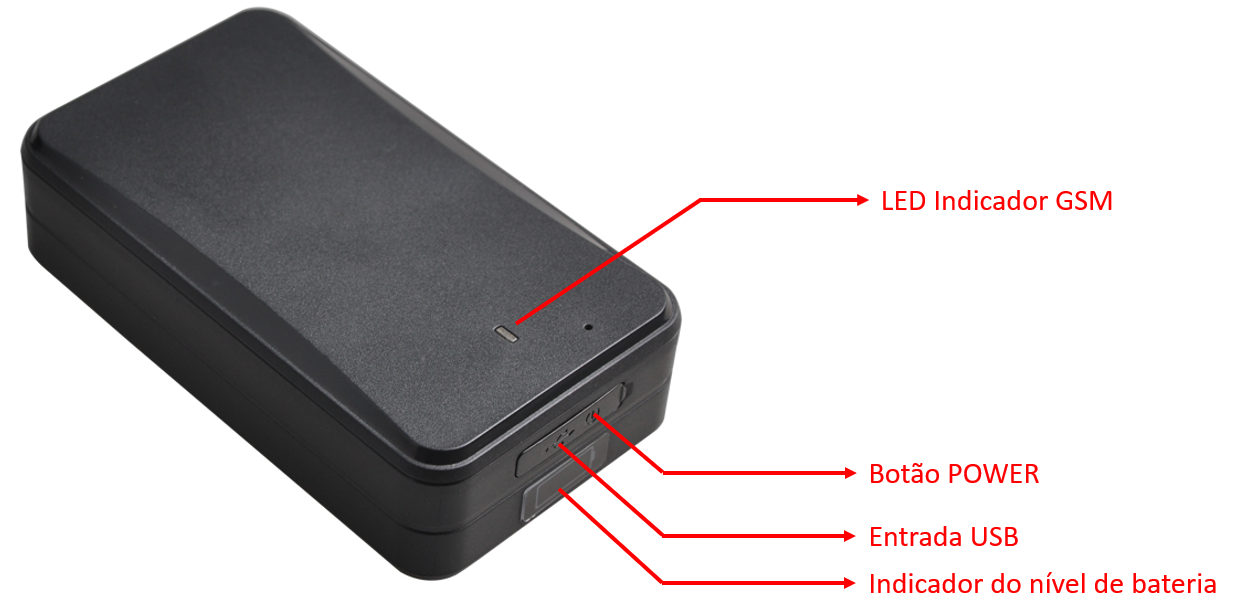

A Figura 1 apresenta uma foto do equipamento:

FIGURA 1 - MÓDULO AT4

A Tabela 1 apresenta o status do comportamento do LED indicador:

TABELA 1 - COMPORTAMENTO DO LED INDICADOR

Obs.: O indicador GSM é desligado após o dispositivo ser ligado por 3 minutos. Se o dispositivo ligar, pressione rapidamente o botão de energia para ativar o LED, que será desligado em 60 segundos.

O comportamento do indicador de nível de bateria varia quando o equipamento está carregando e quando não está carregando. A Tabela 2 apresenta o comportamento do equipamento quando ele está carregando.

TABELA 2 - LED INDICADOR DE BATERIA EQUIPAMENTO CARREGANDO.

A Tabela 3 apresenta o comportamento do equipamento quando ele não está carregando.

TABELA 3 - LED INDICADOR DA BATERIA EQUIPAMENTO NÃO CARREGANDO.

Obs.: O indicador do nível de bateria é desligado após o dispositivo ser ligado por 3 minutos. Se o dispositivo ligar, pressione rapidamente o botão de energia para ativar o indicador, que será desligado em 60 segundos.

4. Modo de funcionamento

1. Como ligar e desligar o dispositivo?

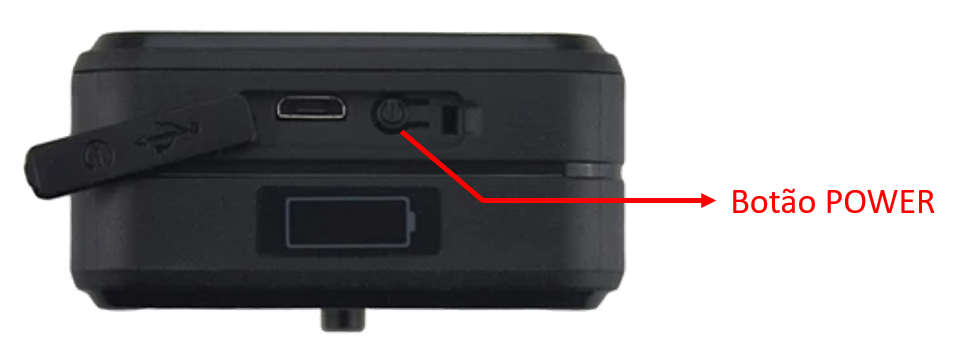

Para LIGAR e DESLIGAR a TAG, deve-se ter acesso ao botão de POWER. Para isso, remova a tampa protetora, como na Figura 2.

FIGURA 2 - BOTÃO POWER.

Ligado: Pressione o botão POWER por, pelo menos, 3 segundos até que os LEDs de indicação do nível de bateria e de indicação de GSM acendam.

Desligar: Pressione o botão POWER por, pelo menos, 3 segundos até que os LEDs de indicação do nível de bateria e de indicação de GSM apaguem.

A configuração do módulo para ser utilizada nos sistemas da DDMX deve ser feita via SMS, uma vez que o equipamento não apresenta um configurador para que ele possa ser configurado via USB. Sendo assim, será mostrado os comandos que devem ser enviados para o correto uso na DDMX.

• Modo de rastreamento: GSM está sempre ON e os dados de localização são enviados em intervalos de tempo definidos.

Formato de comando SMS:

• MODO, 1, T1, T2 #
  • 1 significa o modo de rastreamento
  • T1: intervalo de upload de dados de GPS no status de movimento, unidade: segundo, 10-3600s; padrão: 10s
  • T2: intervalo de upload de dados do GPS na unidade de status estático: segundo, 180-86400s; padrão: 3600s
• Servidor: O formato do comando SMS é:
  • SERVER,1,concox.integracao.portalddmx.com.br,8841,0#
• APN: O formato do comando SMS é:
  • APN, apnname,user,pwd#
    • Apnname: Apn que será utilizada
    • User: usuário
    • Pwd: senha

O cadastro no sistema deve seguir o padrão abaixo:

• Exemplo: CONCOX
• IMEI: 355929100234294
  • Cadastro: CONCOX355929100234294
