A fabricante de hardwares Multiportal, além de produzir rastreadores e módulos de telemetria, fornece também periféricos para serem utilizados em conjunto com seus hardwares. Um desses periféricos é o teclado MDT, que permite a identificação de motoristas e realização de macros.

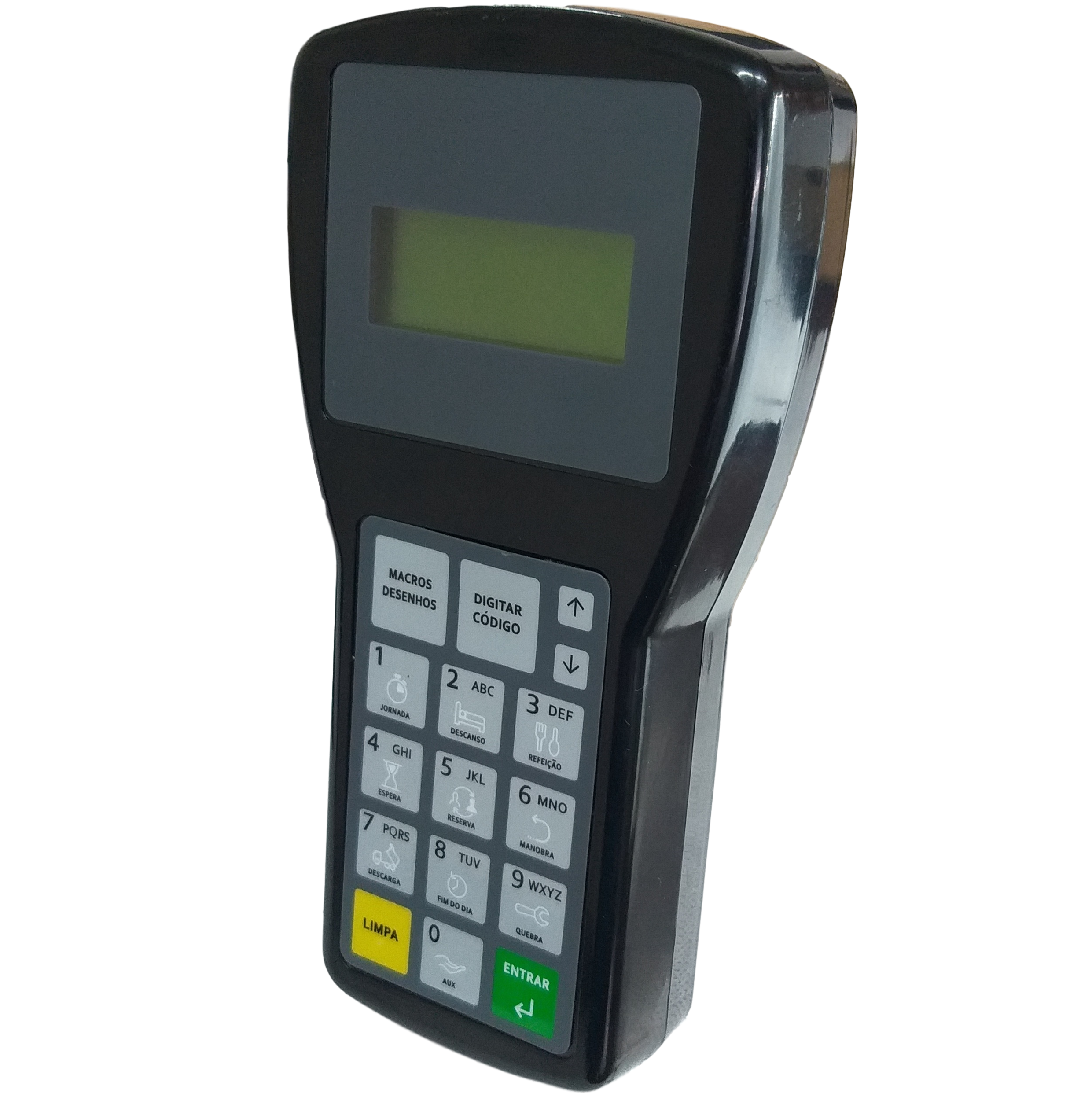

Segue um imagem do equipamento:
Devido à uma grande necessidade do mercado a Multiportal desenvolveu uma melhoria no qual permite ao teclado a realização de checklists. Para isso, foi desenvolvido um novo FW para o teclado que permite o cadastro de até 50 perguntas com respostas SIM ou NÃO. Além disso, o teclado permite a ativação e a desativação de uma saída para ser utilizada como bloqueio, no qual a máquina só estará apta ao uso após a realização do checklist e com todos os itens em conformidade.
Essa característica norteia a maneira no qual o teclado será utilizado. O fluxo de operação é descrito abaixo:
- O equipamento é ligado, iniciando o processo de identificação do operador.
- O teclado solicita que o operador se identifique antes de prosseguir.
- Após a identificação, o teclado inicia automaticamente o checklist de verificação da máquina.
- O operador responde a cada item do checklist, indicando se está “Conforme” (SIM) ou “Não Conforme” (NÃO).
- Assim que o operador conclui o checklist, as respostas são enviadas ao sistema para avaliação.
- Se todas as respostas forem “SIM” (Conforme) → O teclado desativa sua saída de bloqueio, e a máquina é liberada para uso.
- Se pelo menos uma resposta for “NÃO” (Não Conforme) → O teclado exige a identificação de um cartão MASTER (Gestor) para liberar a máquina.
- Se o cartão MASTER for apresentado → ID enviado para o sistema e a máquina é liberada para uso.
- Se o cartão MASTER não for apresentado → A máquina permanece bloqueada e não pode ser utilizada.
Vale ressaltar que o fluxo de operação do teclado apresentado só será permitido caso o teclado seja utilizado em conjunto com o módulo RST-LCv5, ao qual passou por atualização de FW para utilizar a solução.
Todo a configuração do equipamento se encontra no documento "Manual.pdf" disponível para download no final da página.
Obs.: Ambos os FWs estão disponíveis para download no final do documento.
1. Configuração do Gestor
Para utilizar o teclado no sistema Triyax é preciso configurar o rastreador no sistema de modo que o sistema entenda qual é o periférico que está sendo utilizado.
Para isso, acesse o sistema DDMX Gestor e vá até "Gestão de Equipamentos" >"Configuração de módulos" e pesquise pelo módulo que será configurado.

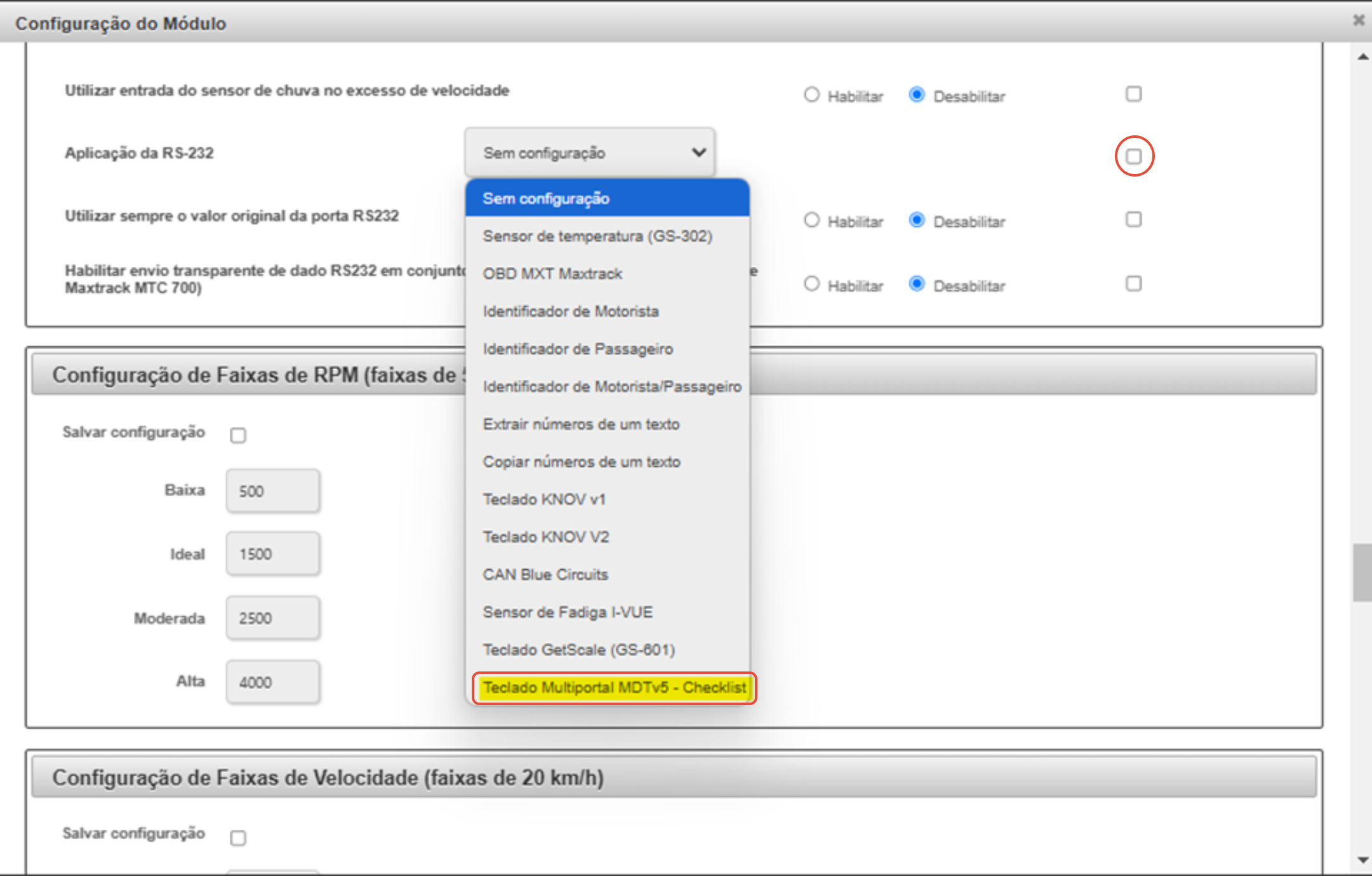

Ao abrir as configurações, navegue até a opção "Aplicação da RS232" e selecione a opção "Teclado Multiportal MDTv5 - Checklist" e marque o checkbox referente.
Por fim, altere a configuração "Fazer login/logout utilizando o motorista embarcado" para "SIM". Navegue até ao final da página e clique em "Concluir configuração"
Desta maneira, o sistema está pronto para receber e interpretar os checklists realizados.
2. Visualização do Checklist no Triyax
Para visualizar um checklist realizado pelo teclado, acesso o sistema DDMX Triyax e vá na seção "Checklist" e, depois, em "Consultar checklist". Na tela que irá ser aberta, filtrar pelo veículo, pelo período em que o checklist foi realizado e, por fim, clique em "Visualizar", que o checklist será carregado na tela.

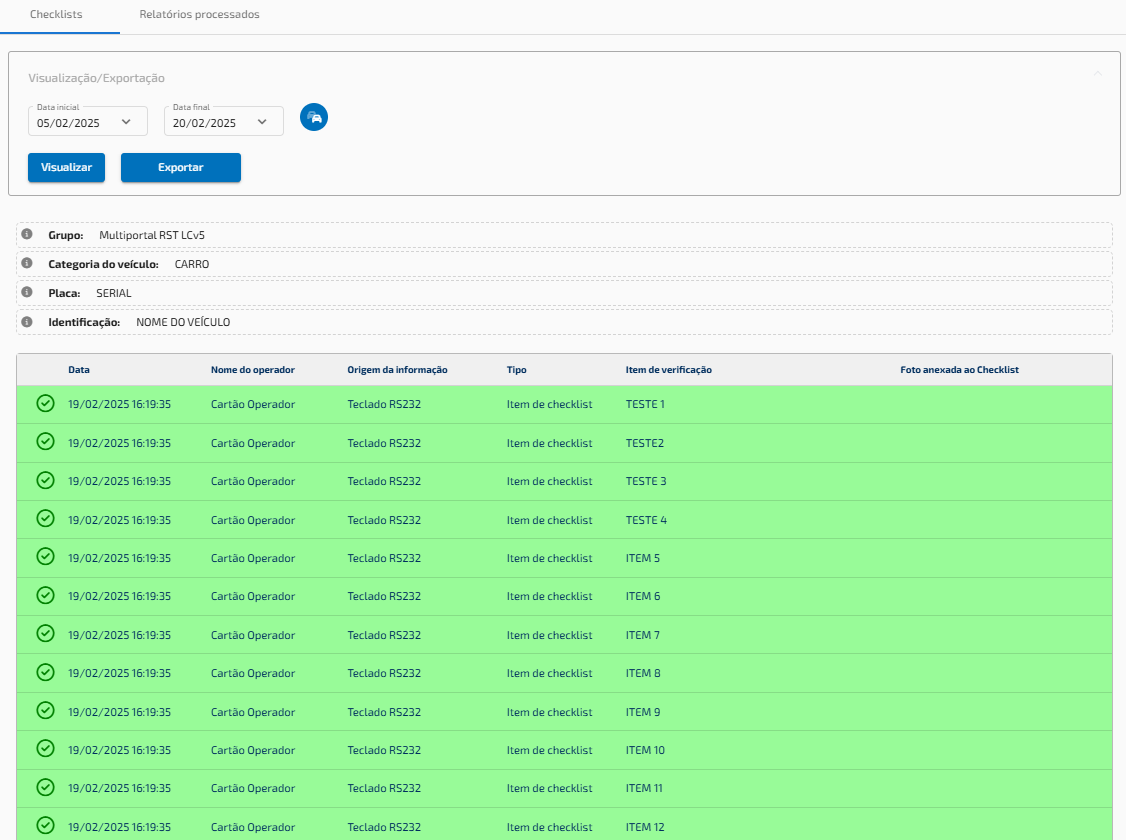

Segue um exemplo de visualização do checklist:
Na tabela de checklist, temos:
- DATA: Data e hora que o item do checklist foi preenchido pelo motorista;
- NOME DO OPERADOR: Nome do motorista do veículo que estava vinculado e preencheu o checklist do veículo;
- ORIGEM DA INFORMAÇÃO: Qual foi a origem do preenchimento do ckecklist;
- TIPO: qual o tipo da mensagem de checklist do veículo;
- ITEM DE VERIFICAÇÃO: Qual é o item do checklist.
O código das cores estabelece a resposta do item, sendo:
- AZUL -> Item de controle
- VERDE -> Item OK na verificação
- VERMELHO -> Item NÃO OK na verificação

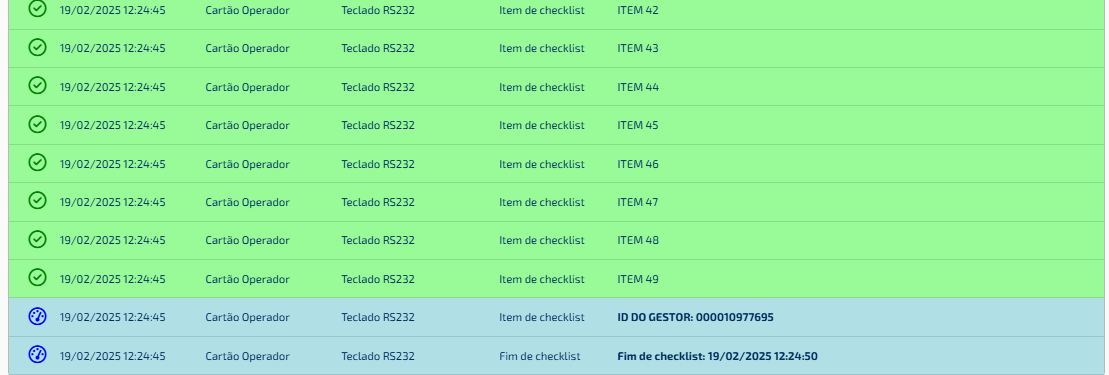

Conforme dito anteriormente, caso o checklist realizado apresente um item NC, é necessário que o supervisor realize a liberação da máquina. Sendo assim, para visualizar o ID do Gestor que fez essa liberação, basta consultar o último item do checklist, como na imagem abaixo:

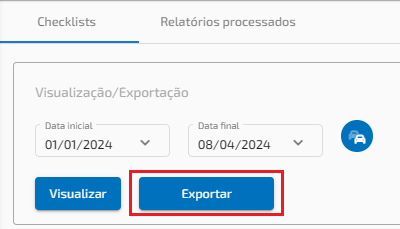

O usuário poderá também exportar o relatório de checklist para arquivo pdf ou excel, para isso, basta clicar na opção na tela.

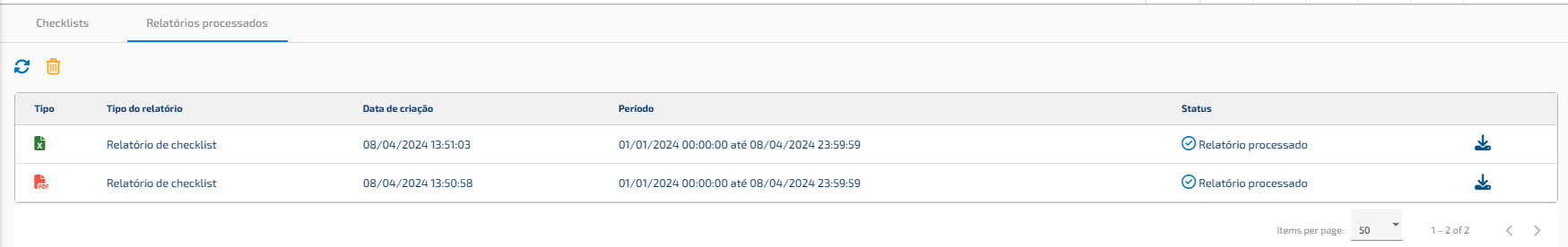

Depois clicar na aba "Relatório processados" e realizar o download do relatório no formato solicitado.
IMPORTANTE: Caso o relatório solicitado não apareça na lista, basta clicar no ícone de "Atualizar".
