PROC.ENG.HAR.039/2024 - Como configurar Suntech 4G para utilizar o leitor de CAN ST20U

O ST20U é uma solução que habilita a conexão dos Rastreadores Suntech ao barramento CAN do veículo. Este dispositivo funciona como um acessório conectado a rastreadores compatíveis. Atualmente, ele é compatível com os rastreadores ST4305 e ST8300/ST8300 R.

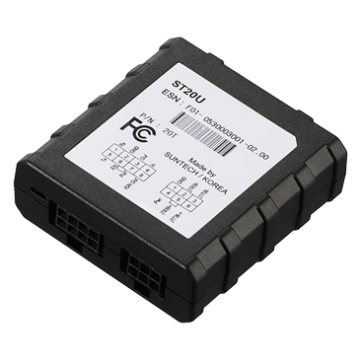

Abaixo é apresentado uma imagem do equipamento:

Dimensões:

• Comprimento: 53mm
• Largura: 55mm
• Espessura: 19mm
• Peso: 32g
• Tensão de Alimentação: 5 VDC (fornecida pelo próprio cabo RS232 conectado ao
• rastreador)
• Consumo típico: ~37.5mA
• Sleep Mode (Baixo consumo): ~3.1mAh
• Faixa de temperatura: -45ºC ~ 80ºC
• Protocolo de comunicação com rastreador: RS232
• Leitura de CAN:
  • Veiculos pesados: J1939 (250/500 kbps)/J1708
  • Veiculos leves: ISO15765

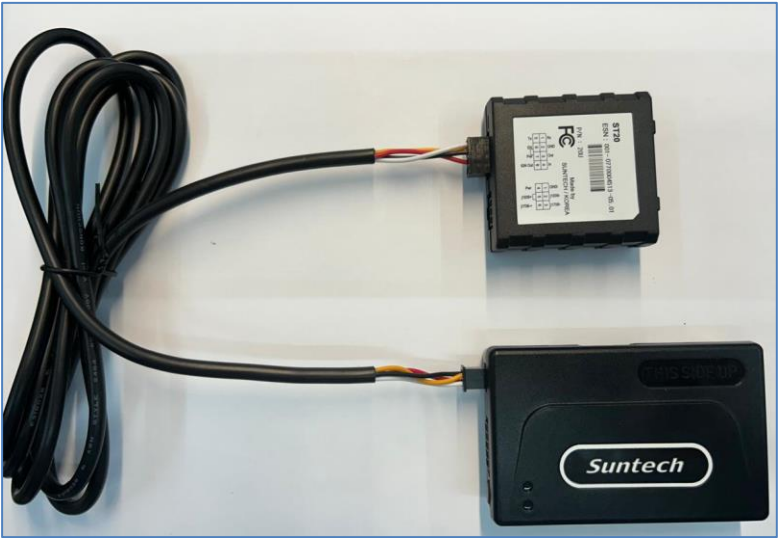

Abaixo é apresentada como é feita a conexão entre o periférico e um rastreador Suntech:

1. Configuração do equipamento

Por se tratar de um periférico, o equipamento ST20U já vem configurado da maneira correta, não sendo necessária nenhuma alteração em sua configuração.  Por outro lado, o rastreador em que ele será conectado deve ser configurado de modo que ele entenda que as informações lidas são provenientes do ST20U. Segue uma descrição da configuração:

1.1. Habilitar a utilização do ST20U

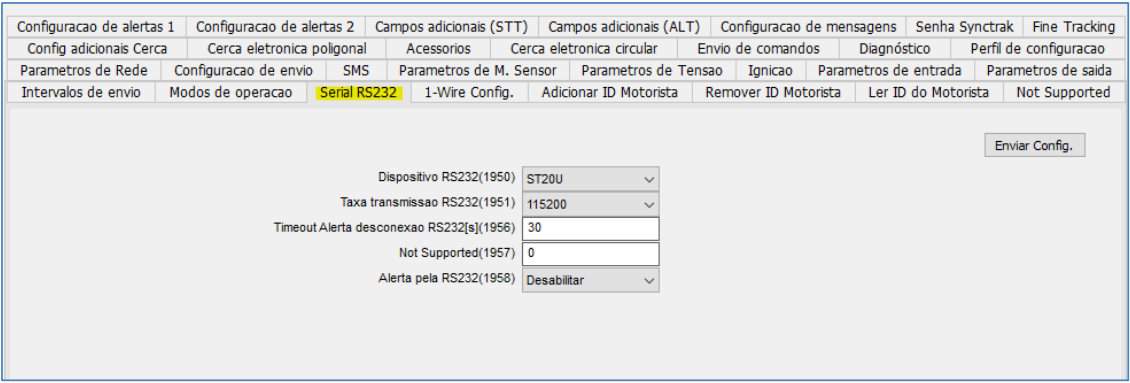

• Dispositivo RS232 (1950): Configurar o campo como “ST20U”
• Taxa de transmissão RS232 (1951): Configurar como 115200 obrigatoriamente

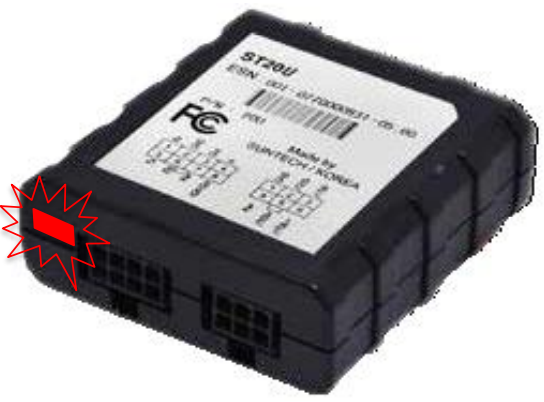

A partir desse momento o ST20 é ligado toda vez que o rastreador identificar ignição ligada. O LED vermelho no ST20 irá piscar 3 vezes e permanecer aceso. Quando o ST20 estiver lendo dados da REDE CAN, esse LED ficará piscando.

1.2. Configuração dos dados reportados (STT e ALT)

No ST20U é possível configurar os dados e as informações adicionais que serão transmitidos nas posições do dispositivo.

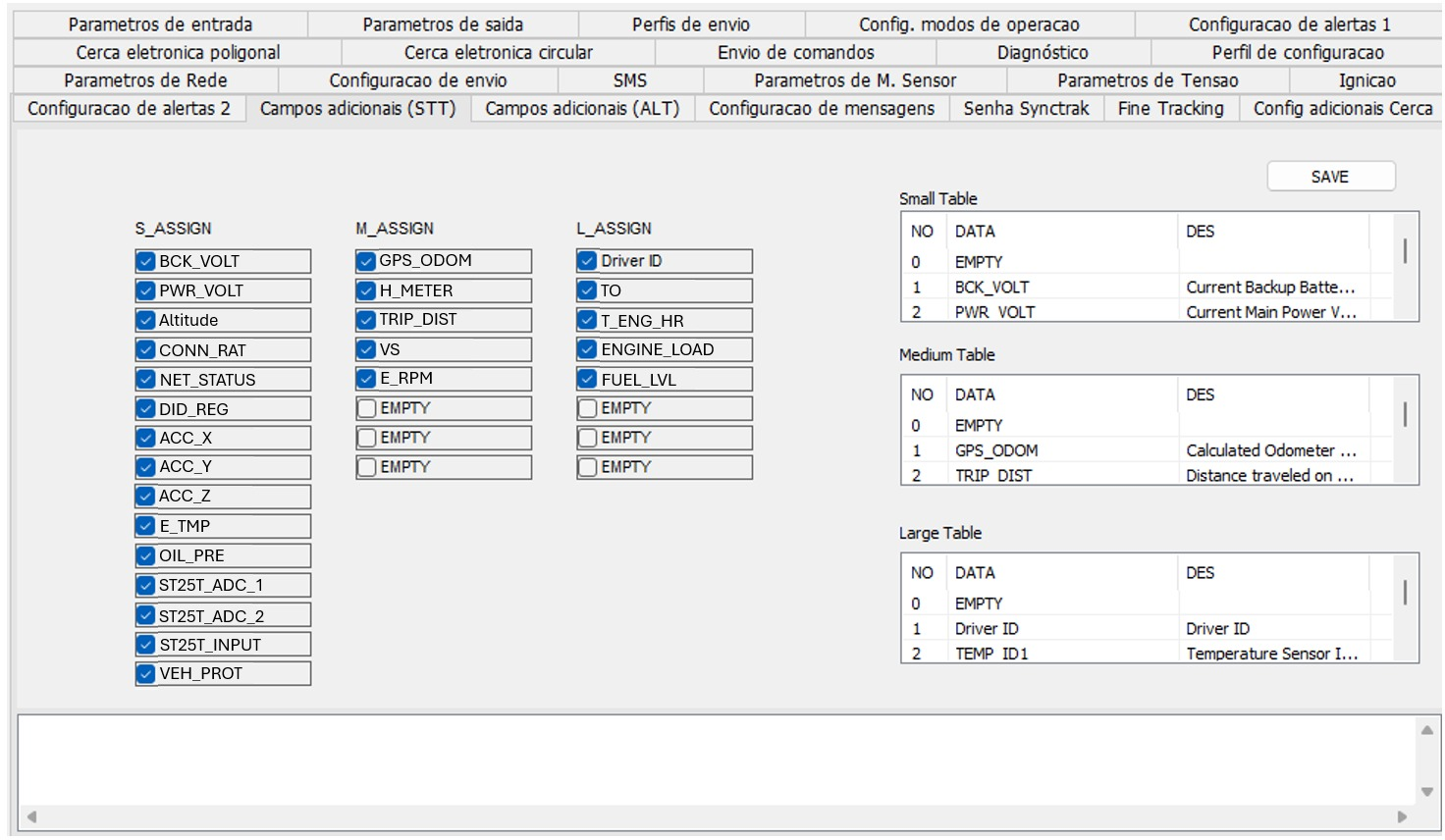

Esta configuração é realizada através do menu Campos Adicionais (STT e ALT) do configurador Synctrak. Existem 3 classificações de informações adicionais que podem ser adicionados a posição e classificamos conforme as tabelas, small table, medium table e large table.

Para o correto uso do equipamento no sistema da DDMX, é imprescindível que a configuração siga o modelo abaixo:

Uma vez realizados os passos descritos o equipamento estará apto à enviar as informações.

O próximo passo é realizar a liberação das informações no sistema da DDMX.

2. Configuração do Sistema

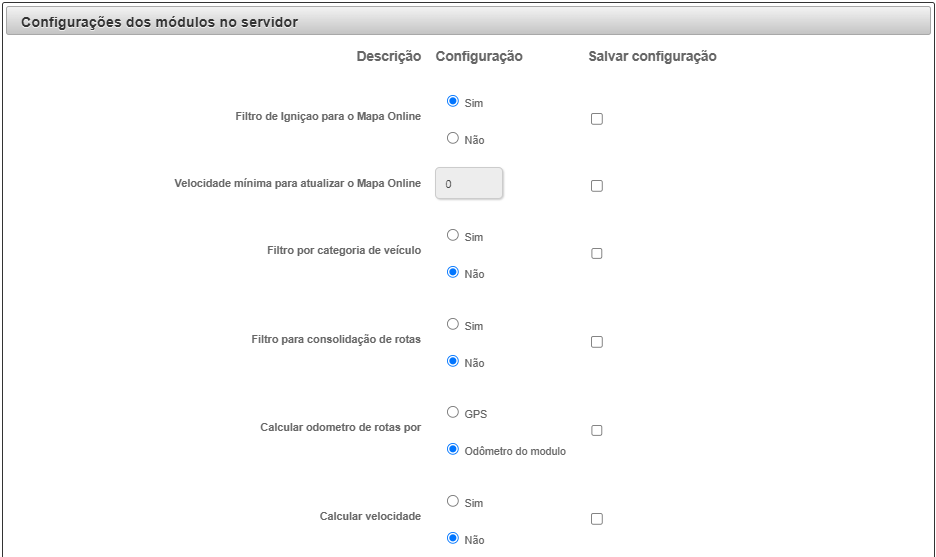

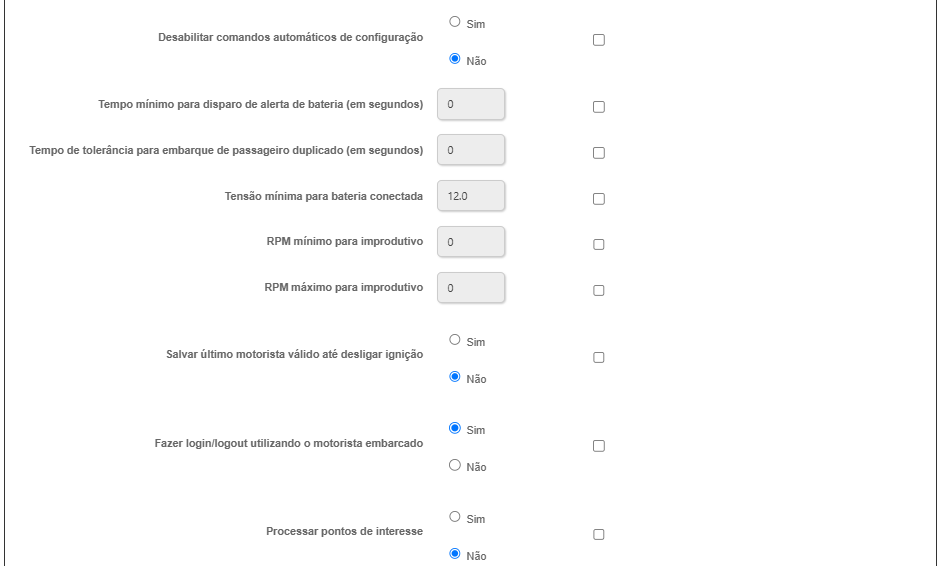

Para realizar a configuração, acesse o sistema DDMX Gestor e vá até a ferramenta "Configuração de Módulos". Nela, pesquise pelo módulo que será utilizado em conjunto com o ST20 e realize a configuração abaixo:

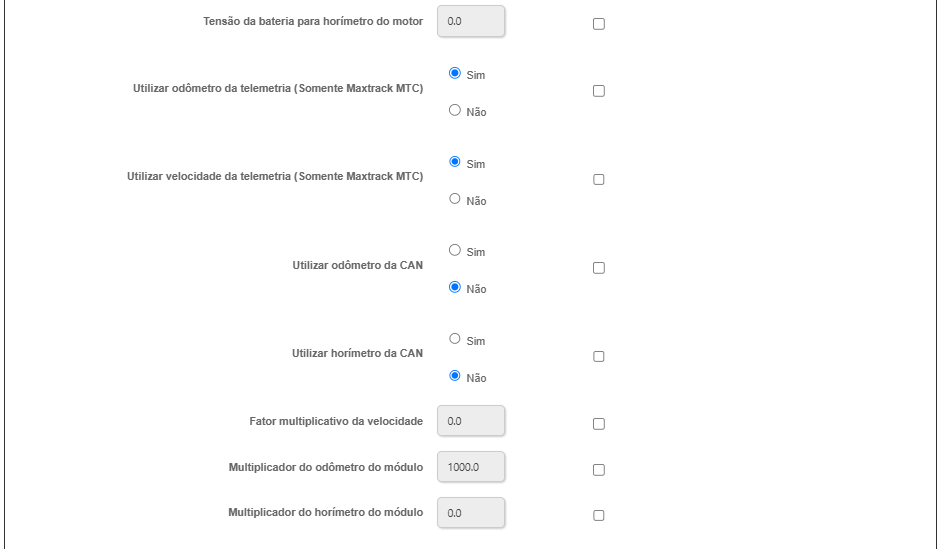

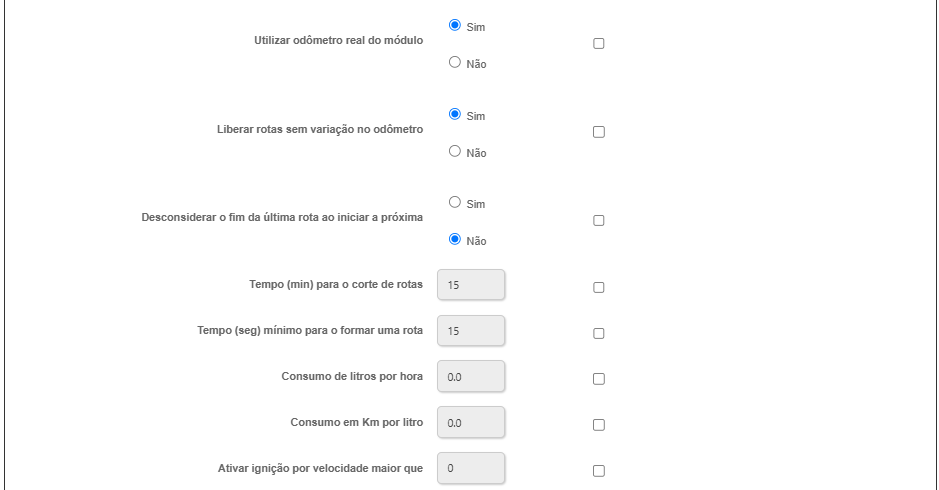

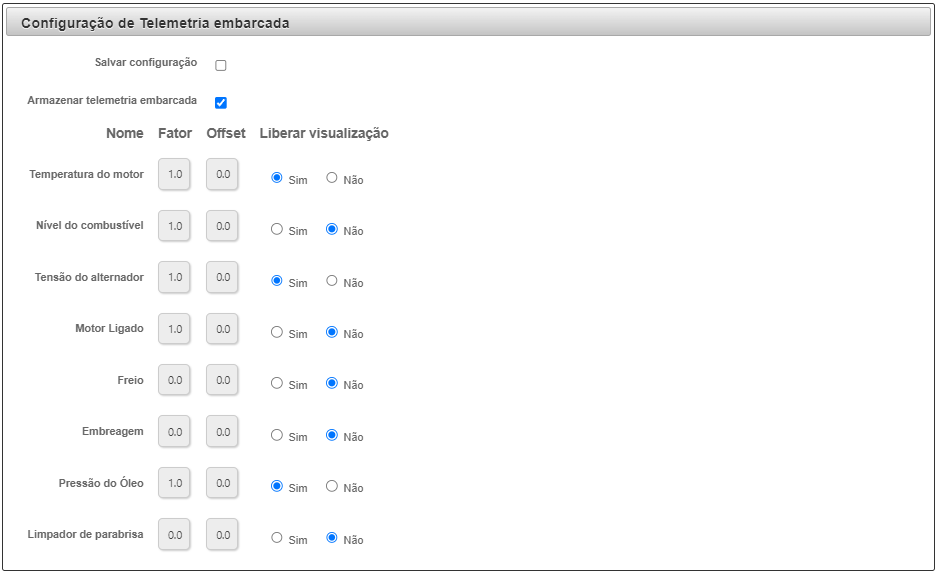

Configuração feita, o equipamento estará preparado para apresentar os seguintes parâmetros:

• RPM
• Odômetro
• Horímetro
• Velocidade
• Temperatura do motor
• Nível de combustível
• Pressão do Óleo
