PROC.SUP.APP.007/2024 - Tutorial: Funcionalidades App DDMX Triyax

Modificado em Seg, 25 Ago na (o) 11:15 AM

O aplicativo DDMX Triyax reúne as principais funcionalidades da solução web, distribuídas nas seguintes seções:

Mapa Online;
Rotas Percorridas;
Quadro de Avisos;
Vídeo (Streaming e Playback);
Business Intelligence.

Essas funcionalidades proporcionam praticidade na análise de dados operacionais em tempo real e históricos.

Mapa: Permite a visualização da árvore de veículos e informações como status de comunicação, velocidade, distância percorrida, tempo de operação, nível de bateria e demais dados gerais dos veículos.

Rotas: Exibe o resumo e o detalhamento de rotas realizadas, com a opção de pré-visualizar de uma ou mais rotas selecionadas. É possível filtrar por data e selecionar um veículo para análise.

Avisos: Apresenta os alertas e eventos gerados por cada veículo, facilitando a identificação de ocorrências relevantes para tomada de decisão.

Vídeo:

Streaming: Exibe em tempo real as imagens das câmeras instaladas no veículo (quando online).
Playback: Permite a reprodução de gravações anteriores com possibilidade de navegações por canal e eventos (quando online) .

Business Intelligence:

Ranking de Motoristas;
Segurança;
Uso;
Manutenção.

O aplicativo DDMX Triyax está disponível nas lojas de aplicativos para dispositivos móveis:

Apple Store: ACESSO A LOJA.

Play Store: ACESSO A LOJA.

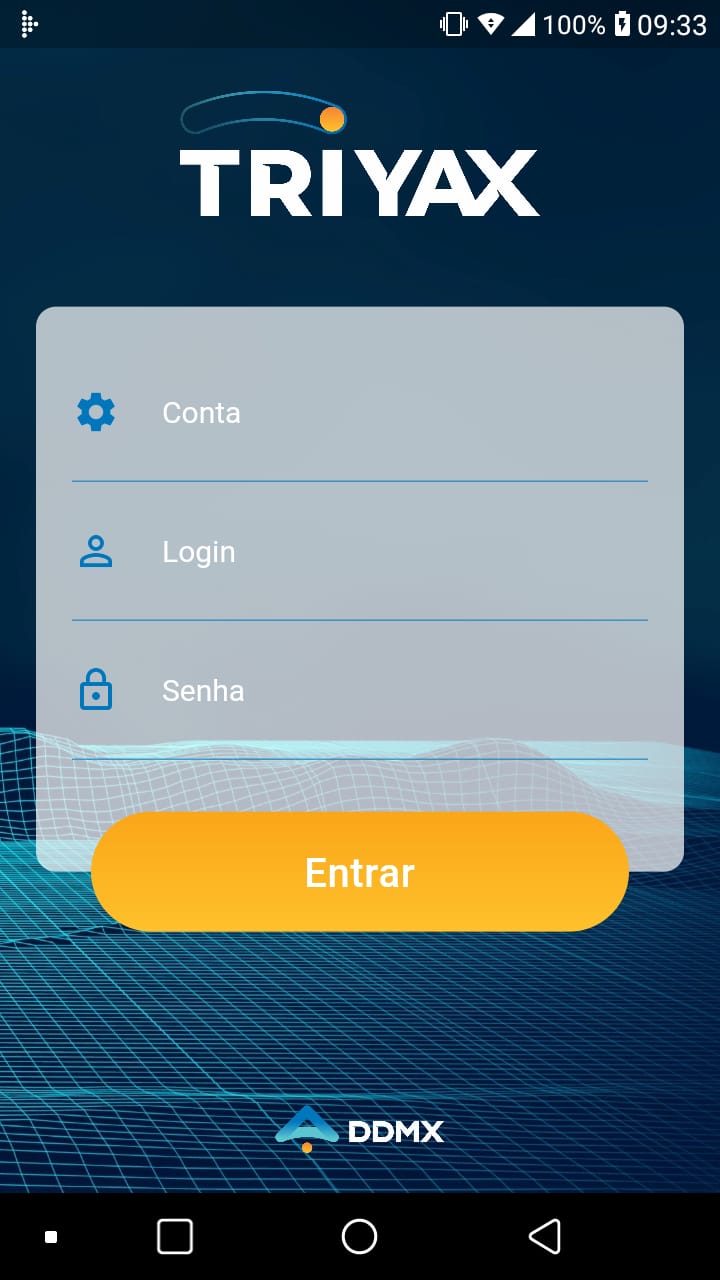

Imagem 1 - Tela de Login

Ao iniciar o aplicativo, será exibida a tela de login, conforme a imagem. Para acessar sua conta, utilize o mesmo usuário e senha da solução web Triyax. Caso ainda não possua login, solicite ao responsável da sua empresa que realize o cadastro.

Após o login, a primeira ferramenta exibida no aplicativo é o Mapa, que permite visualizar a localização dos veículos, além das áreas de interesse.

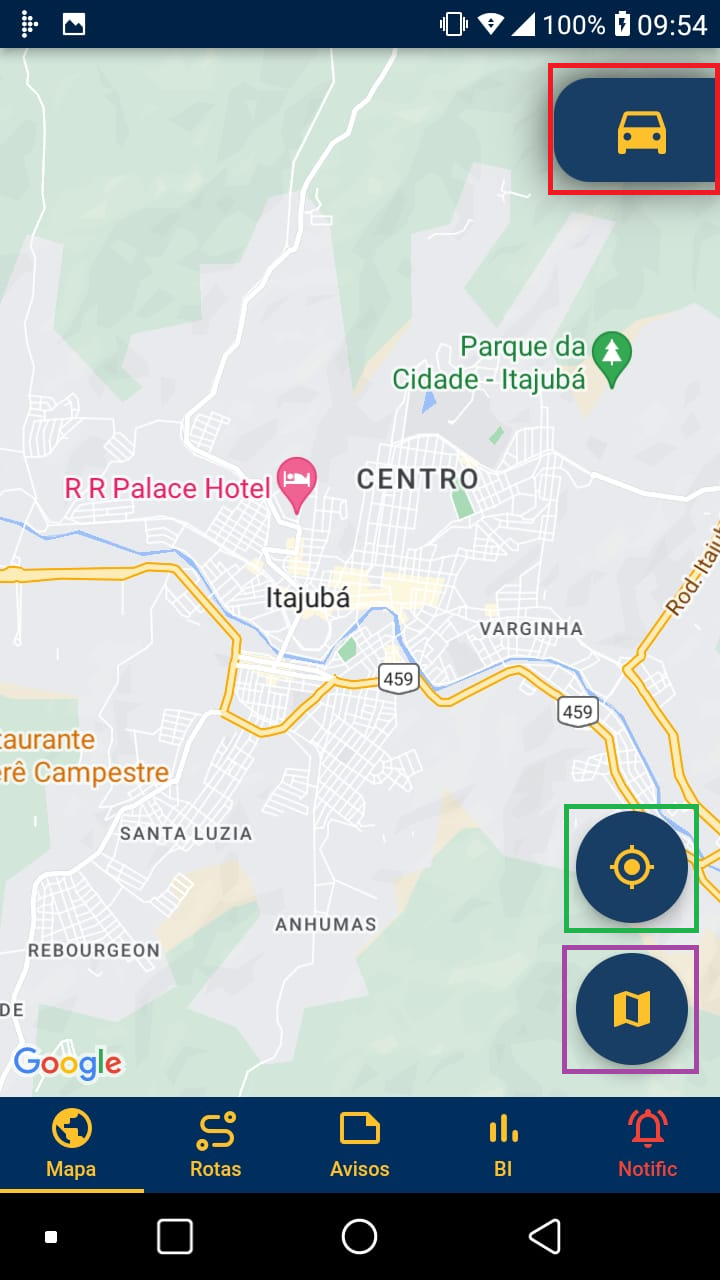

Imagem 2 - Tela do Mapa

Na tela do Mapa, temos os ícones principais que ficam disponíveis para os usuários:

Item 1 - Seleção de Veículo: Abre a árvore de veículos disponíveis na conta Triyax, permitindo a seleção de um ou múltiplos veículos. A seleção impacta tanto a visualização no mapa quanto as informações exibidas nas demais seções do aplicativo.
Item 2 - Localização Veículo: Centraliza automaticamente o mapa na posição atual do veículo selecionado, caso o usuário esteja visualizando outra área.
Item 3 - Mudar Estilo do Mapa: Permite alternar entre os mapa disponíveis no Triyax, com três opções oferecidas pelo Google Maps: Mapa (padrão), Satélite e Híbrido.
Item 4 - Localizar Usuário: Centraliza o mapa na localização atual do usuário, utilizando o GPS do smartphone, facilitando a orientação em relação aos veículos exibidos.
Item 5 - Seções: Na parte inferior do aplicativo, estão localizadas as seções disponíveis, conforme os serviços contratados na plataforma web Triyax. A exibição dessas seções pode variar de acordo com o perfil de acesso do usuário.

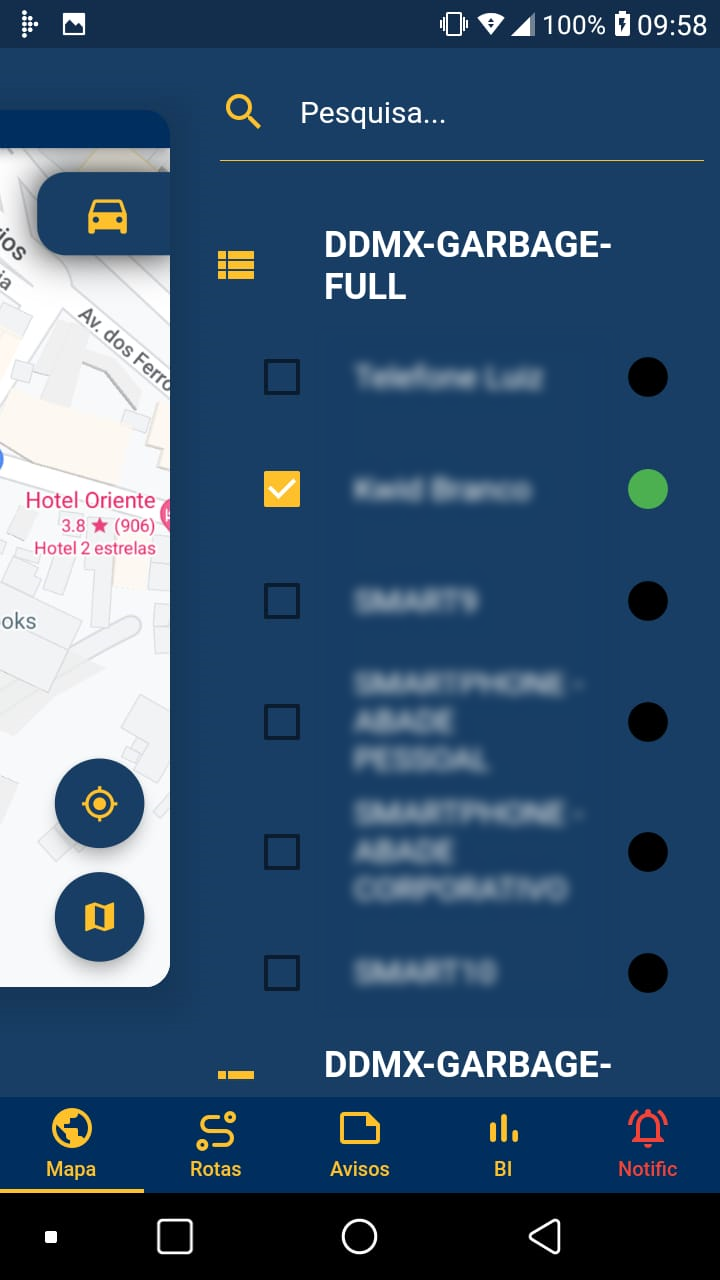

Imagem 3 - Árvore de veículos

Ao selecionar o (Item 1) na tela do Mapa, a árvore de veículos será exibida na lateral direita do aplicativo, conforme mostrado na Imagem 3. Nessa tela, é possível selecionar o veículo que deseja acompanhar.

Imagem 4 - Informações detalhadas e Ícone adicionais

Após selecionar um veículo e tocar sobre ele no mapa, será exibido um box na parte superior da tela com informações detalhadas do veículo (Item 6). Além disso, dois ícones interativos serão apresentados, oferecendo ações adicionais para o veículo selecionado (Itens 7 e 8), conforme mostrado na Imagem 4.

Item 6 - Informações Detalhadas do Veículo: Exibe dados organizados em subseções, incluindo:
- Informações Gerais;
- Velocidade e Distância;
- Tempo e Bateria;
- Status do Veículo.
Item 7 - Ir para Localização: Redireciona para o aplicativo de navegação configurado como padrão no dispositivo móvel, traçando uma rota até a localização do veículo.
Item 8 - Ativar/Desativar Alarme: Aciona ou desativa alarme. Para que o alarme seja disparado e/ou exibido no mapa, é necessário que a configuração esteja habilitada no serviço de alarme.
- Para mais informações, consultar: PROC.ENG.SIS.837/2024 - Como criar e configurar um Alarme para um veículo?

Imagem 5 - Informações Gerais

Na primeira subseção "Informações Gerais", são exibidos os seguintes dados:

Item 9 - Última Posição e Comunicação: Exibe a última posição registrada do veículo no mapa, juntamente com a data e hora da última comunicação do equipamento com o sistema Triyax.
Item 10 - Dados Cadastrais: Apresenta as informações gerais cadastradas no sistema referentes ao veículo analisado.

Ícone	Título	Informações
	Situação do veículo	Exibe o status de comunicação do veículo, conforme a legenda de situação do veículo.
	Placa do veículo	Exibe a conta em que o veículo está vinculado e a placa, de acordo com o cadastro realizado no Triyax.
	Modelo	Exibe o modelo do veículo, de acordo com o cadastro realizado no Triyax.
	Marca	Exibe a marca do veículo, de acordo com o cadastro realizado no Triyax.
	Motorista	Exibe qual motorista está vinculado ao veículo.

Imagem 6 - Velocidade e Distância

Na segunda subseção "Velocidade e Distância", são apresentadas as seguintes informações:

Item 11 - Velocidade: Indica a velocidade do veículo no momento da última comunicação com o sistema.
Item 12 - Hodômetro: Exibe o total acumulado no hodômetro, informado pelo equipamento por meio do GPS e/ou a rede CAN.
Item 13 - RPM: Mostra a rotação por minuto do motor, caso o equipamento instalado tenha capacidade para coletar essa informação.
Item 14 - Horímetro: Informa o total de horas de funcionamento do veículo, conforme registrado pelo equipamento.

Imagem 7 - Tempo e Bateria

Na terceira subseção "Tempo e Bateria", são apresentadas as seguintes informações:

Item 15 - Tempo Ligado: Exibe o tempo total, em horas e minutos, em que o veículo permaneceu ligado.
Item 16 - Tempo Parado: Indica o tempo, em horas e minutos, em que o veículo esteve parado, ou seja, com velocidade igual zero.
Item 17 - Tempo Desligado: Mostra o tempo, em horas e minutos , em que o veículo permaneceu desligado.
Item 18 - Tensão Bateria: Informa a voltagem da bateria do veículo, conforme leitura enviada pelo equipamento, desde que este tenha capacidade de coletar esse dado.

Imagem 8 - Status do Véiculo

Na quarta subseção "Status do Veículo", são apresentadas as seguintes informações:

Item 19 - Bloqueado: Indica se o veículo está com o bloqueio ativo ou inativo. Essa funcionalidade depende de uma configuração específica no equipamento e da instalação correta no veículo.
Para mais detalhes, entre em contato com o Suporte DDMX.
Item 20 - Bateria: Exibe o status da bateria do equipamento instalado no veículo.
Item 21 - Pânico: Informa se houve acionamento do botão de pânico. Essa funcionalidade depende de uma configuração especifica no equipamento.
Para mais detalhes, entre em contato com o Suporte DDMX.

Imagem 9 - Rotas

Na parte inferior do aplicativo, temos a seção "Rotas", (imagem 9).

Nessa área, são exibidas informações detalhadas sobre o trajeto percorrido por cada veículo de forma individual.

Imagem 10 - Barra de Ferramentas da seção Rotas

Na parte superior da seção "Rotas", estão localizados os seguintes recursos:

Item 22 - Selecionar todas as rotas: Botão no canto superior esquerdo que permite selecionar todas as rotas disponíveis no dia escolhido para análise.
Item 23 - Data: Abre um pop-up com o calendário para que o usuário selecione a data específica que deseja analisar.
Item 24 - Visualização da Rota: Localizado no canto superior direito, exibe no mapa as rotas selecionadas conforme os filtros aplicados.

Imagem 10 - Pop-up do Calendário

A imagem exibe o pop-up aberto ao interagir com o campo de Data (Item 23), permitindo a seleção do período desejado para análise das rotas.

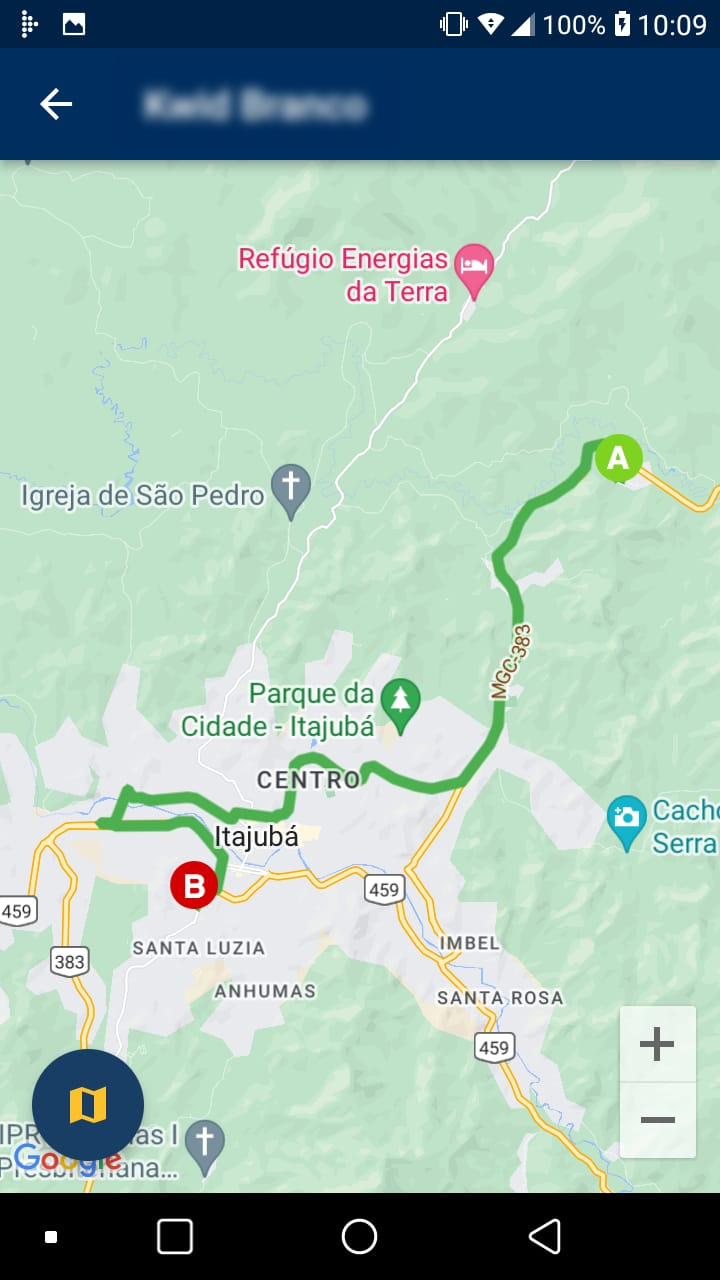

Imagem 11 - Visualização da Rota

A imagem exibe o mapa com o trajeto selecionado, que é carregado ao interagir com o ícone de Visualização da Rota (Item 24).

Na parte superior central da seção, encontra-se o "Resumo das Rotas", que apresenta os seguintes itens:

Ícone	Título	Informações
	Início da Primeira Rota	Exibe o endereço e o horário de partida da primeira rota registrada no dia.
	Fim da Última Rota	Exibe o endereço e o horário de término da última rota registrada até o momento da análise.
	Distância Total	Informa a distância total percorrida pelo veículo no dia selecionado, considerando os dados disponíveis até o momento da análise.
	Tempo Total de Percurso	Exibe o tempo total em que o veículo esteve em deslocamento ao longo do dia analisado.
	Velocidade Máxima	Indica a maior velocidade registrada pelo veículo durante a rota, até o momento da análise.
	Motorista	Indica os nomes dos motoristas atribuídos ao veículo nas rotas do dia.

Imagem 12 - Visualização da Rota Individual

É possível visualizar rota individualmente, com a prévia exibida no mapa na seção, conforme demonstrado na imagem 12.

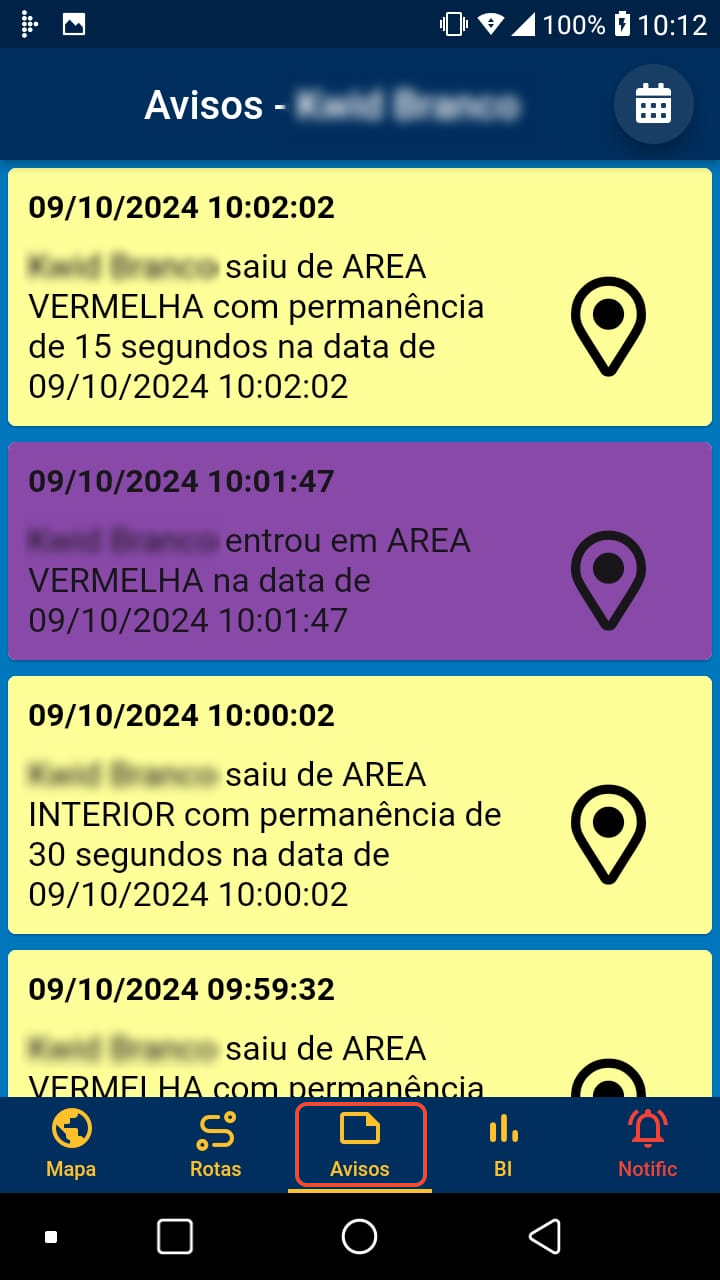

Imagem 13 - Avisos

Na seção a segui, temos "Avisos", que exibe os alertas gerados pelo veículos selecionados. Esses avisos são os mesmo registrados na plataforma web Triyax.

Na próxima seção, temos "Vídeo", que é composta por duas subseções: Streaming e Playback.

Imagem 14 - Streaming

Streaming - Streaming de vídeo é a transmissão ao vivo, sem necessidade de download prévio.

Imagem 14 - Playback

Playback - O Playback de vídeos permite revisar gravações para analisar eventos, condutas e falhas operacionais.

Imagem 15 - Menu

Na última seção, temos o "Menu", onde está disponível a seção "Business Intelligence", localizada na parte superior da tela.

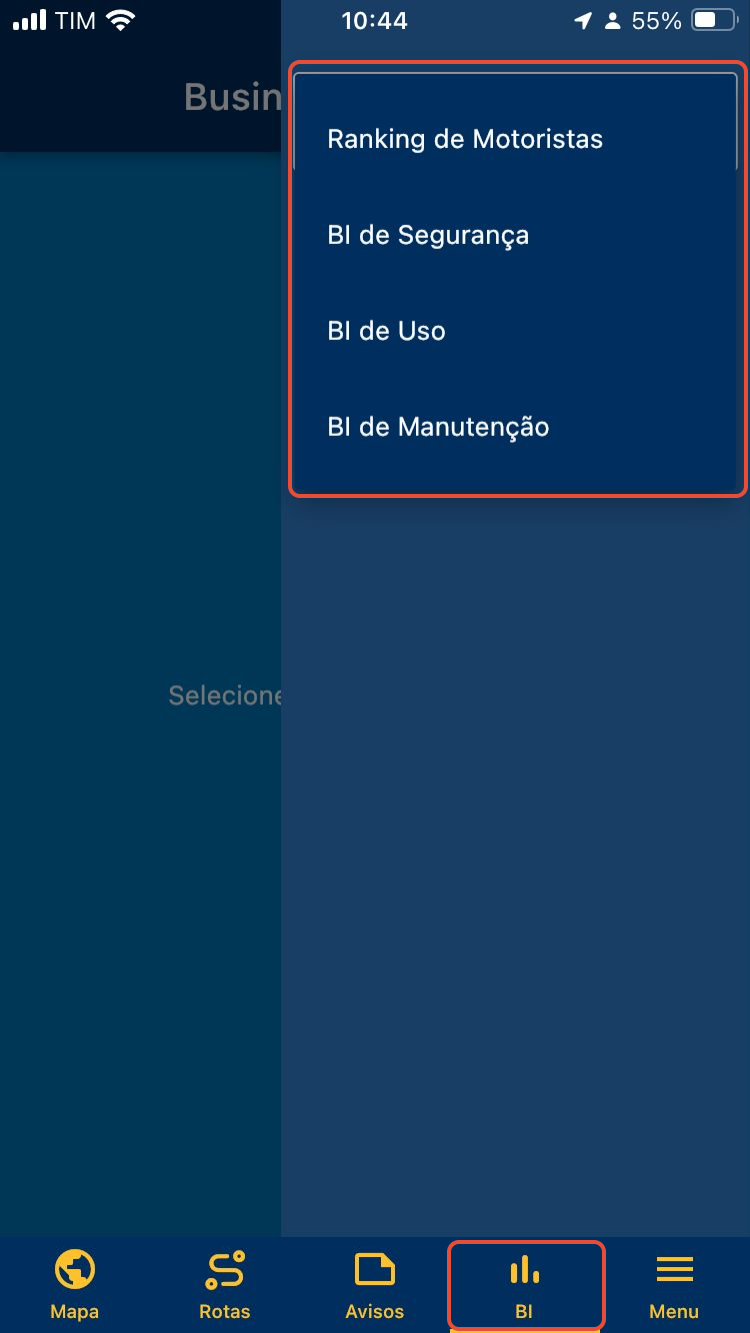

Imagem 16 - Business Intelligence

Ao acessar o Business Intelligence, será aberto um menu lateral no lado direito, onde o usuário poderá selecionar os diferentes BI's disponíveis para visualização no aplicativo Triyax.

Imagem 17 - Menu do Business Intelligence

Após selecionar o BI desejado, o usuário poderá definir a data inicial e final para a análise, escolher o grupo e subgrupo que deseja visualizar e, em seguida, clilcar em "Buscar".

Os BI's será apresentado conforme as imagens.

BI de Ranking de Motoristas - O Ranking de Motoristas apresenta a lista dos melhores (menor pontuação, próxima de zero) e piores motoristas (maior pontuação) com base nos critérios definidos pelo gestor da frota.

Imagem 18 - Business Intelligence - Ranking de Motoristas

BI de Segurança - Os BI's de segurança apresentam indicadores de velocidade que permitem acompanhar o comportamento dos equipamentos e dos operadores.

Imagem 19 - Business Intelligence - Segurança

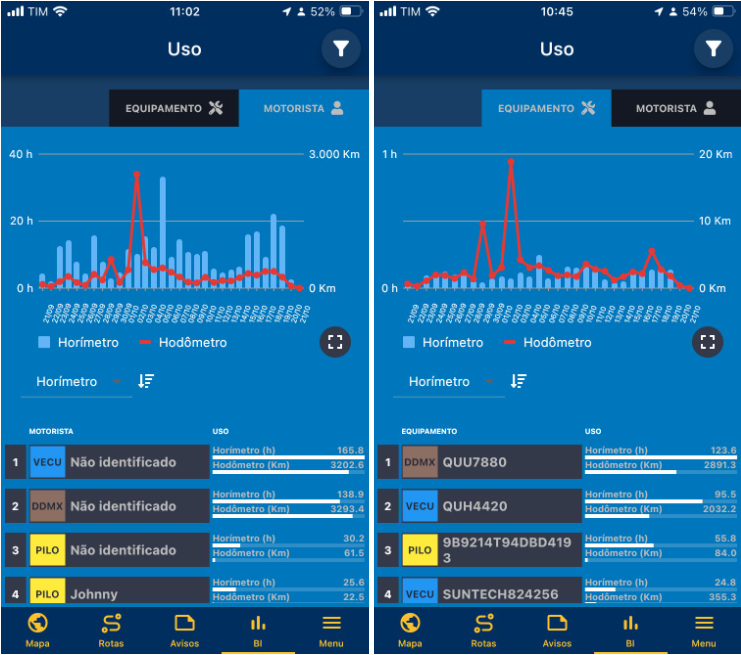

BI de Uso - Os BI's de segurança apresentam indicadores de horímetro e hodômetro que permitem acompanhar o comportamento do equipamento e dos motoristas.

Imagem 20 - Business Intelligence - Uso

BI de Manutenção - O módulo de manutenções preventivas apresenta indicadores como: tempo de indisponibilidade dos veículos, situação das manutenções (realizadas, atrasadas e a realizar).

Imagem 21 - Business Intelligence - Manutenções Preventivas

Para mais detalhes dos BIs (Business Intelligence): Quais as informações disponíveis nos BIs TRIYAX?

Ainda na seção "Menu", é possível visualizar:

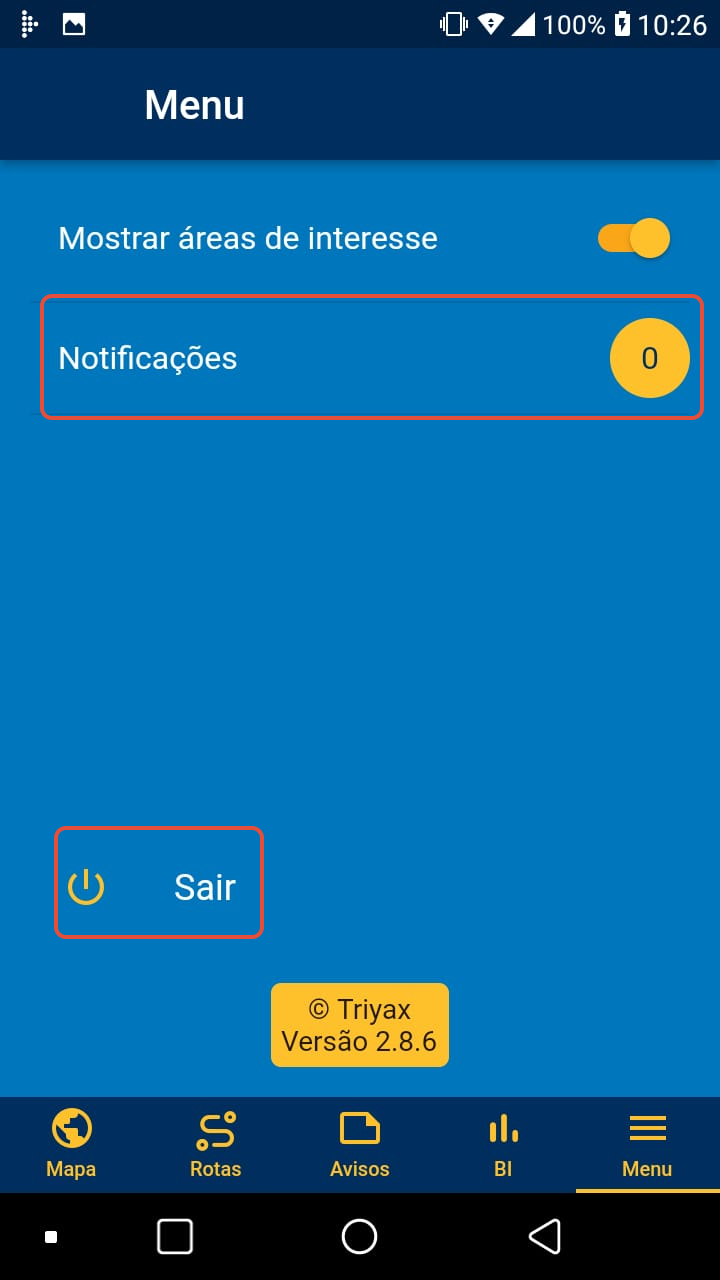

Imagem 22 - Menu

Item 25 - Mostrar áreas de Interesse: Permite habilitar ou desabilitar a visualização das áreas de interesse no mapa.
Item 26 – Notificações: Exibe as notificações enviadas pelos veículos vinculados à conta.
Item 27 – Logout: Realiza o logout da conta atualmente ativa no aplicativo.
Item 28 – Versão do Aplicativo: Mostra a versão atualmente instalada do aplicativo.

Imagem 23 - Menu - Notificações

Notificações:

Sempre que houver novas notificações, o ícone da seção "Menu" é substituído por um sino vermelha, destacando a presença de alertas pendentes, conforme ilustrado na imagem 23.

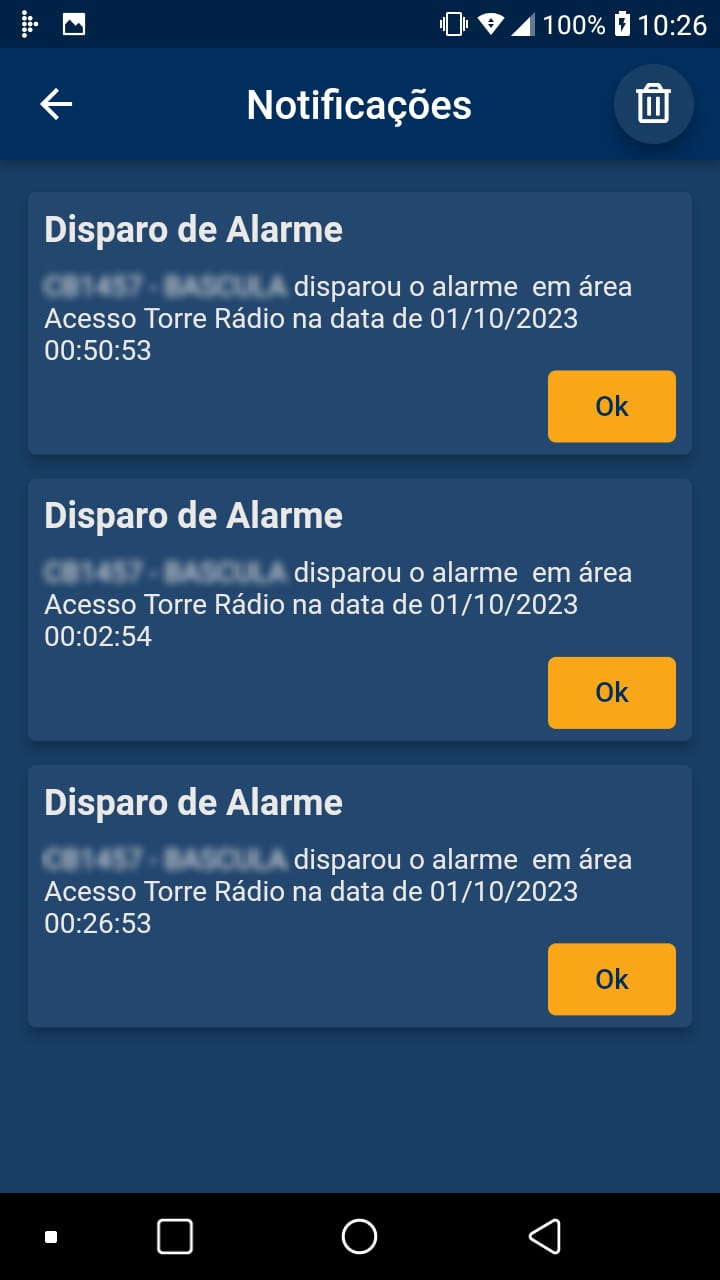

Imagem 24 - Notificações

Ao acessar as notificações, uma nova seção é aberta, exibindo todas as mensagens pendentes.

Item 29 – Excluir Notificações: O usuário pode excluir notificações.
Item 30 – Resumo e Confirmação: É exibido um resumo das informações da notificação, com a opção de confirmar o alerta clicando em "Ok". Ao confirmar, a notificação é automaticamente removida da lista.
