PROC.ENG.HAR.041 - Como configurar e gravar o Teclado Knov KN02 Max para Checklist

            Esse artigo tem como objetivo auxiliar na configuração dos teclados KNOV KN02 Max. Ele apresenta como criar um perfil, como criar macros e, por fim, como criar checklists.

            Inicialmente deve-se observar a presença dos seguintes itens:

Figura 1: Teclado KNOV KN02 Max

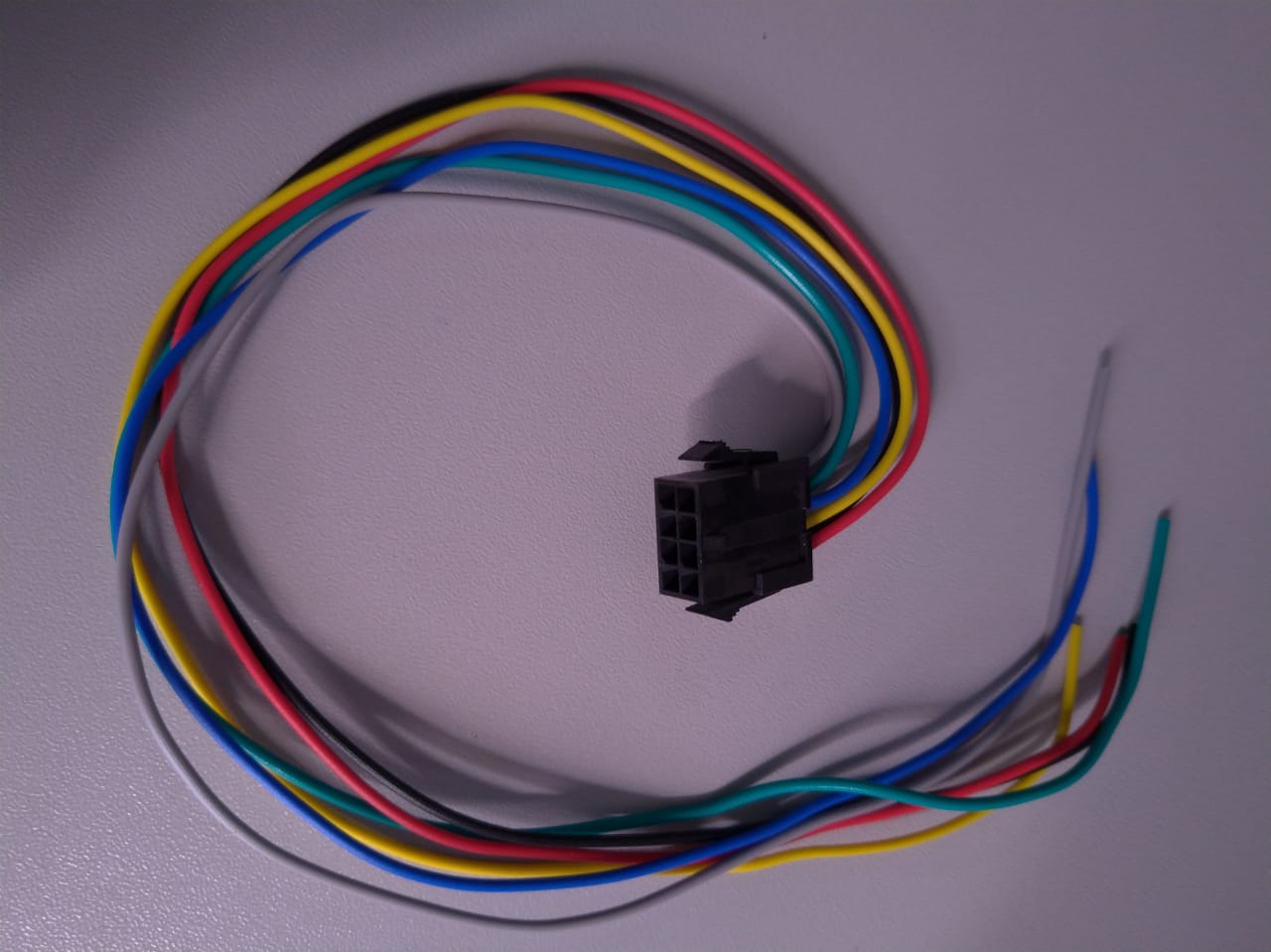

Figura 2: Conector Micro Fit 8 vias.

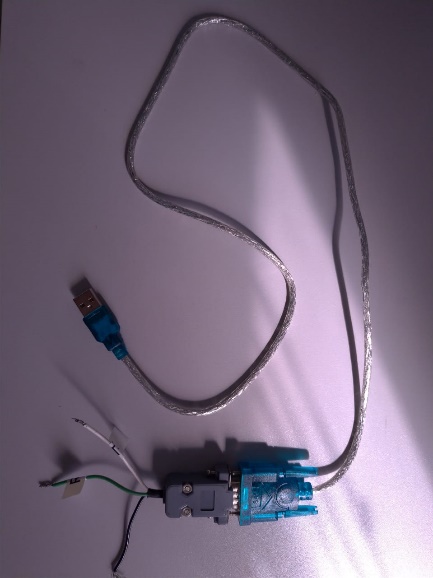

Figura 3: Conversor RS232

Figura 4: Conversor TTL

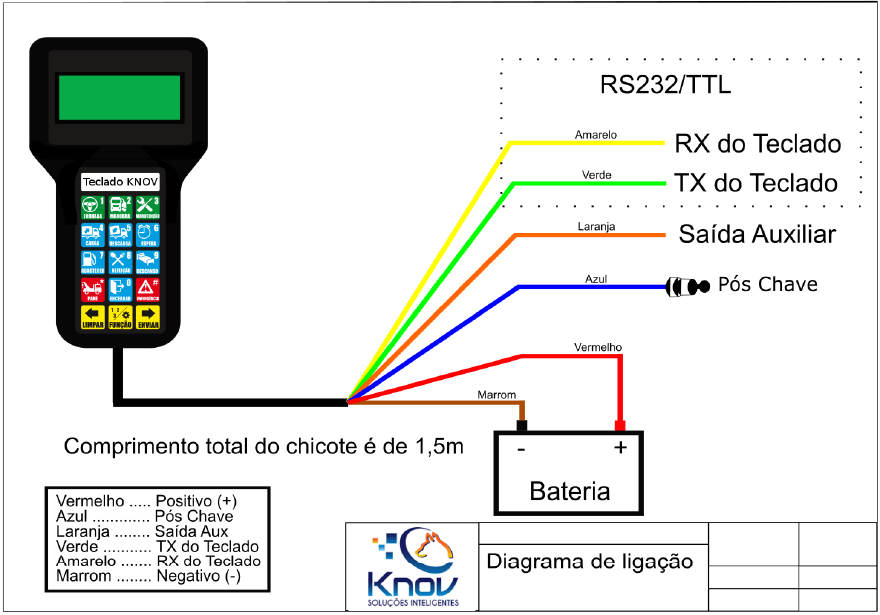

O esquema elétrico de ligação do teclado KNOV, com a identificação dos fios se encontra na Figura 5.

Figura 5: Diagrama de ligação.

            Para sua conexão com o computador, deve-se respeitar a seguinte configuração:

• Fio Vermelho → Positivo da bateria.
• Fio Preto → Negativo da bateria.
• Fio Azul → Positivo da bateria.
• Fio Verde → RX do adaptador RS232 ou TTL.
• Fio Amarelo → TX do adaptador RS232 ou TTL.
• Fio Laranja → Não conectar.

Obs.: Lembre-se de sempre ligar o TX do teclado no RX do rastreador/adaptador usb serial e RX do teclado no TX do rastreador/adaptador usb serial.

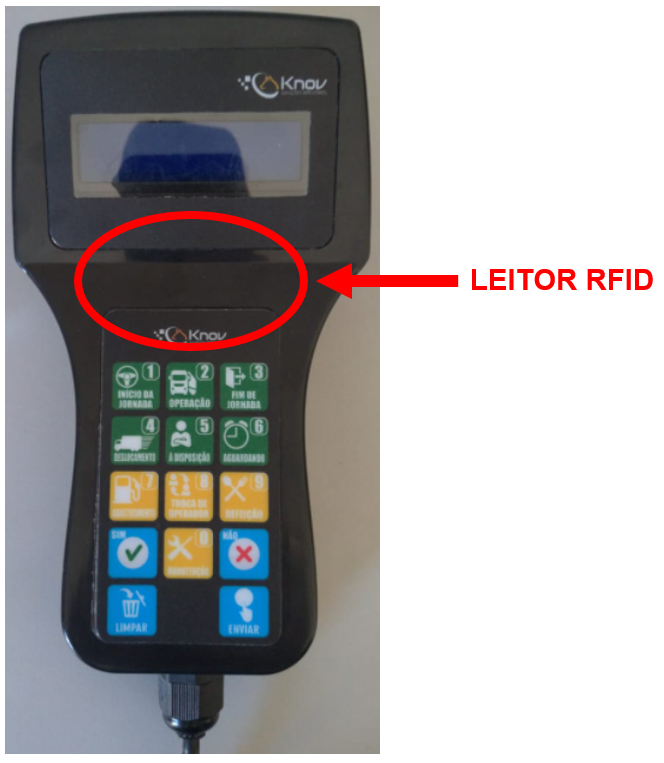

            A Figura 6 apresenta a localização do leitor RFID no teclado KNOV.

Figura 6: Localização leitor RFID.

Com as ligações elétricas realizadas corretamente, é necessário conectar o adaptador à USB do computador para início dos procedimentos e configurações.

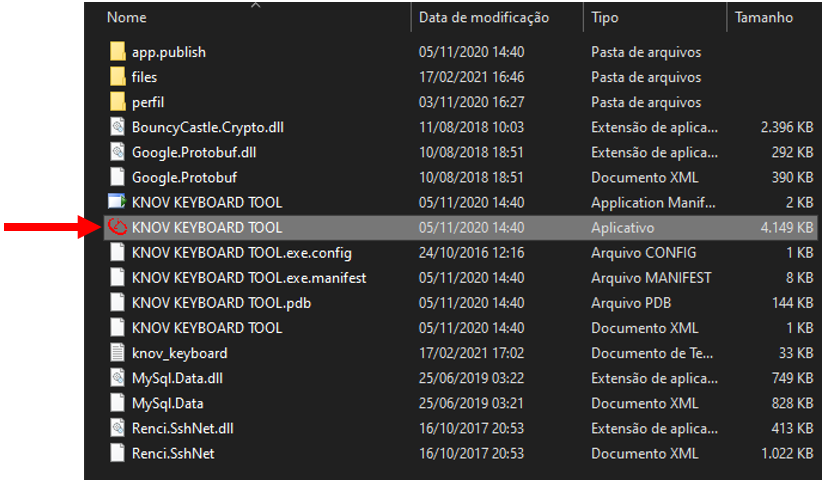

            No computador, deve-se iniciar o programa KNOV KEYBOARD TOOL, disponível na pasta “Release” disponibilizada.

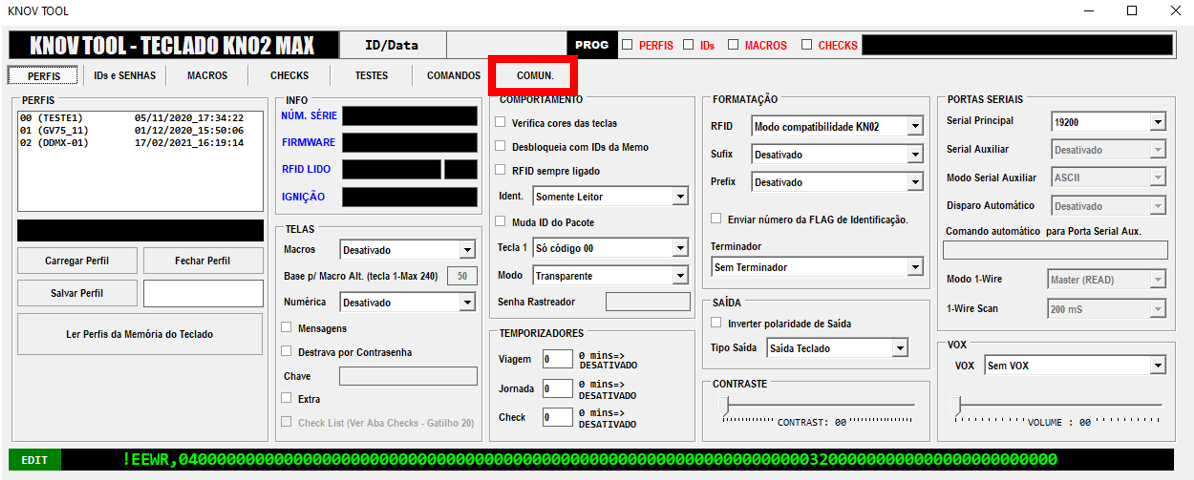

            O software em questão tem a função de configuração dos teclados, como a criação de perfis, macros, checklists, execução de testes e de mais configurações. Inicialmente, deve-se estabelecer a conexão entre o teclado conectado ao computador e o software. Para isso, é preciso acessar a aba “COMUN.” (comunicação) indicada em vermelho na Figura 8.

Figura 8: Tela inicial do software.

            Em “Comunicação” é mostrado as portas COM disponíveis. Caso não apareça nenhuma, deve-se clicar no botão “ATUALIZAR”, no qual irá aparecer a mensagem “ATUALIZADO!” e todas as portas COM serão mostradas. Além disso, deve ser configurado a taxa de transmissão da conexão que, por padrão, deve ser configurada com velocidade de 19200. Esse procedimento é mostrado na Figura 9.

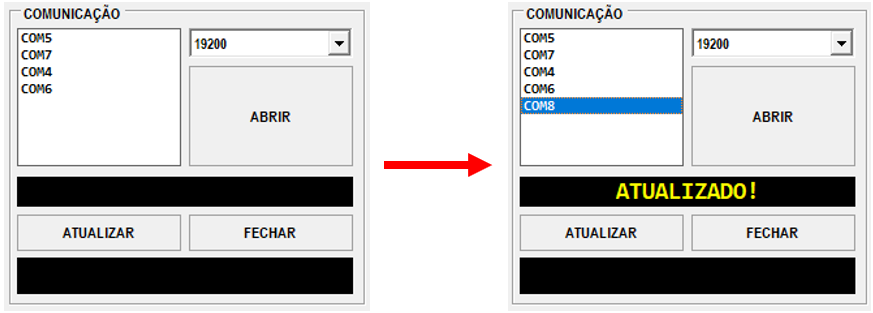

Figura 9: Atualização das Portas COM

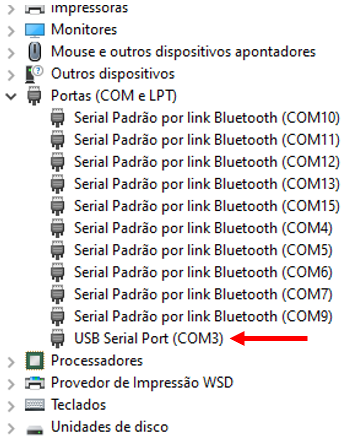

            Para verificar qual a Porta COM que o teclado está conectado e preciso abrir o “Gerenciador de Dispositivos” do Windows e ver qual porta COM foi estabelecida conexão.

Figura 10: Gerenciador de Dispositivos.

            Após esse processo é necessário clicar no botão “ABRIR” para estabelecer conexão, o que leva alguns segundos. Se o processo de conexão da serial for mal sucedido, o software irá indicar com a cor vermelha conforme Figura 9.           Caso isso ocorra, é recomendado voltar ao item 1 deste documento e verificar as ligações elétricas entre o adaptador RS232 ou TTL com o teclado.

Figura 11: Abertura de serial malsucedida.

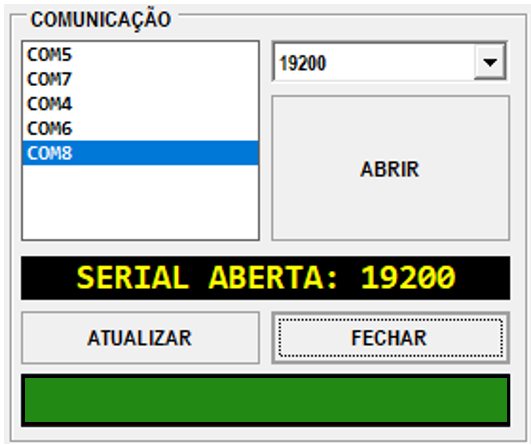

            Caso a conexão ocorra com sucesso, o software indicará com a cor verde, conforme Figura 12 e o sistema estará pronto para configuração.

Figura 12: Abertura de serial bem sucedida.

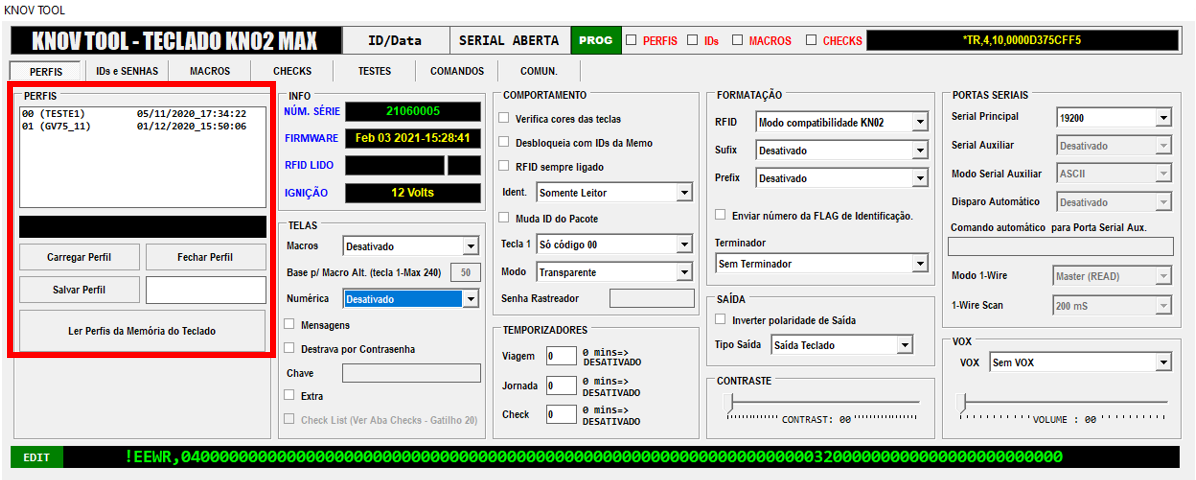

Para criação de um perfil no teclado KNOV, é necessário acessar a aba “PERFIS”. Ela apresenta os perfis já criados e suas configurações, indicado com a cor vermelha na Figura 13. Caso necessite abrir um perfil para analisar as configurações realizadas, basta selecionar o perfil no quadro “PERFIS” e clicar no botão “Carregar Perfil”.

Figura 13: Tela Perfis

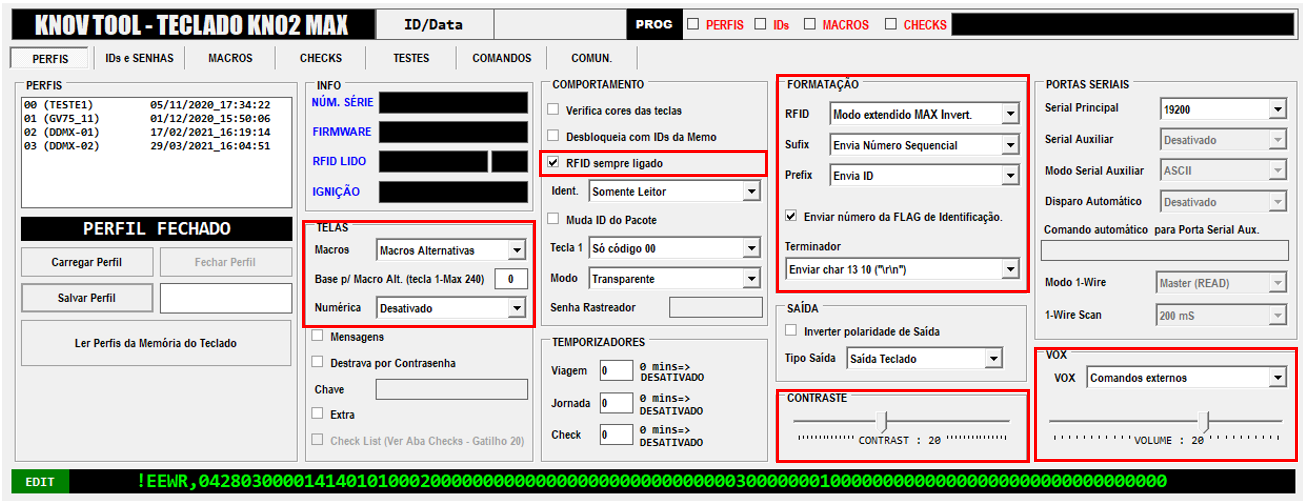

Para criar um perfil, deve-se clicar no botão “Fechar Perfil” e editar os campos indicados na Figura 14.

Depois de preenchido, é preciso colocar o nome do perfil criado. Para isso, deve preencher o campo em branco a direita do botão “Salvar Perfil” com o nome do perfil a ser criado e, por fim, clicar no botão “Salvar Perfil”. Como exemplo, criou-se um perfil com o nome “DDMX-01”, conforme Figura 15.

Figura 15: Exemplo de perfil criado.

Uma macro é a função referente à cada uma das teclas do teclado. Por exemplo:

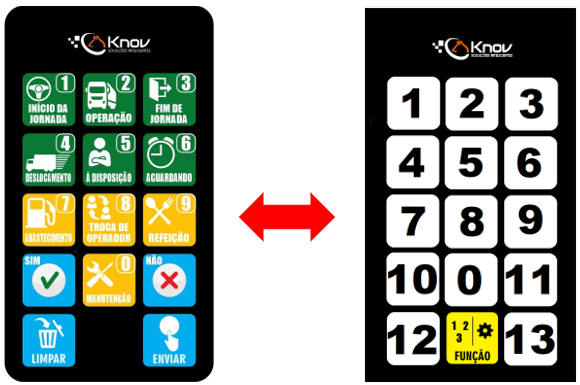

Figura 16: Exemplo de Macro.

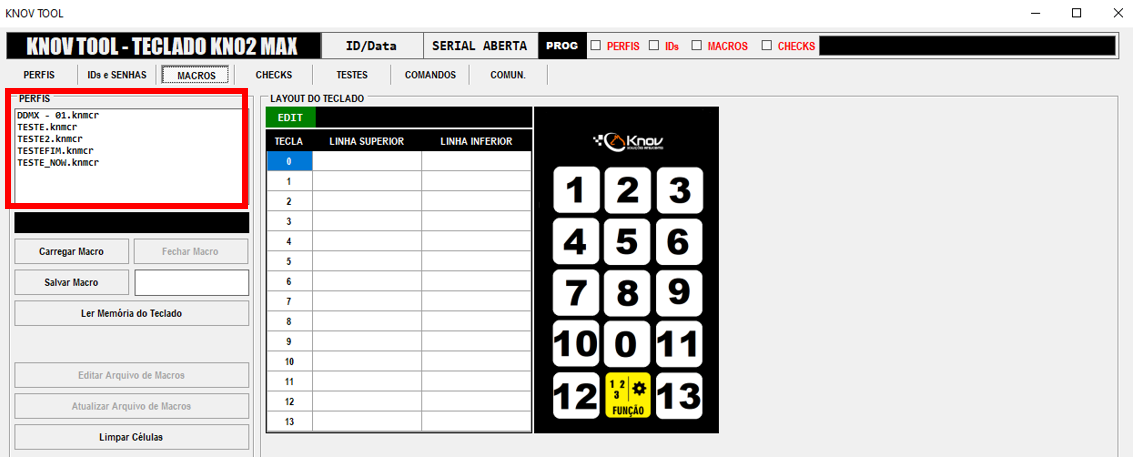

Para criação de uma macro no teclado KNOV, é necessário acessar a aba “MACROS”. Ela apresenta as macros já criadas e suas configurações, indicado com a cor vermelha na Figura 17. Caso necessite abrir uma macro para analisar as configurações realizadas, basta selecionar o perfil no quadro “PERFIS” e clicar no botão “Carregar Macro”.

Figura 17: Aba Macros

Para criar uma macro, deve-se clicar no botão “Fechar Macro” e editar os campos conforme Figura 18.

Figura 18: Aba Macros preenchida.

Obs.: Para trabalhar com o sistema DDMX – Gestão de Plantas Industriais, é estritamente necessário configurar as macros como indicado na Figura 18.

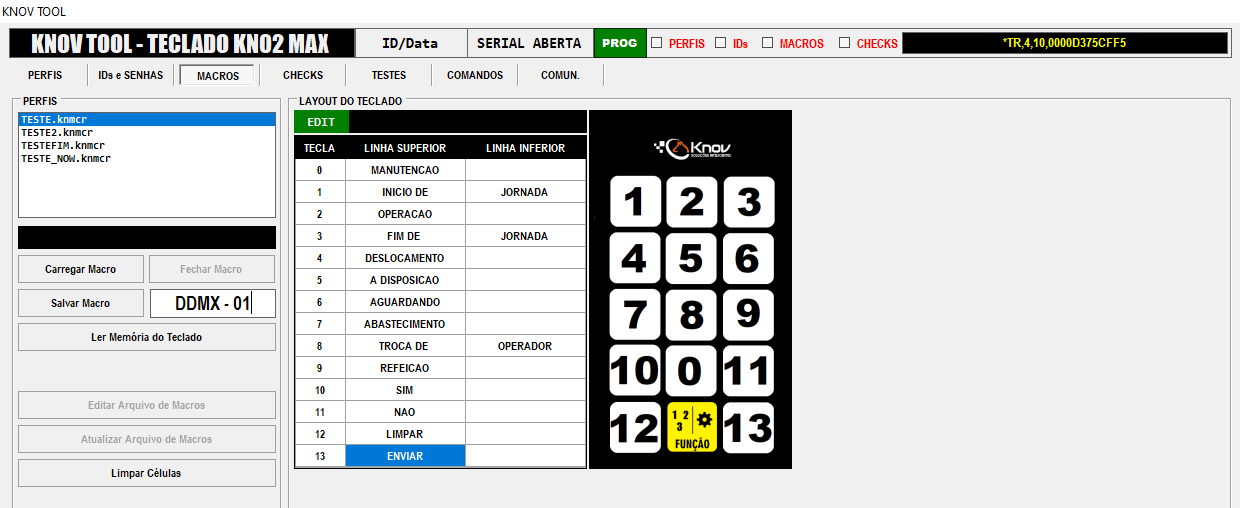

Depois de preenchido, é preciso colocar o nome da macro criada. Para isso, deve preencher o campo em branco a direita do botão “Salvar Macro” com o nome da macro a ser criada e, por fim, clicar no botão “Salvar Macro”. Como exemplo, criou-se uma macro com o nome “DDMX-01”, conforme Figura 19.

Figura 19: Exemplo de Macro criada.

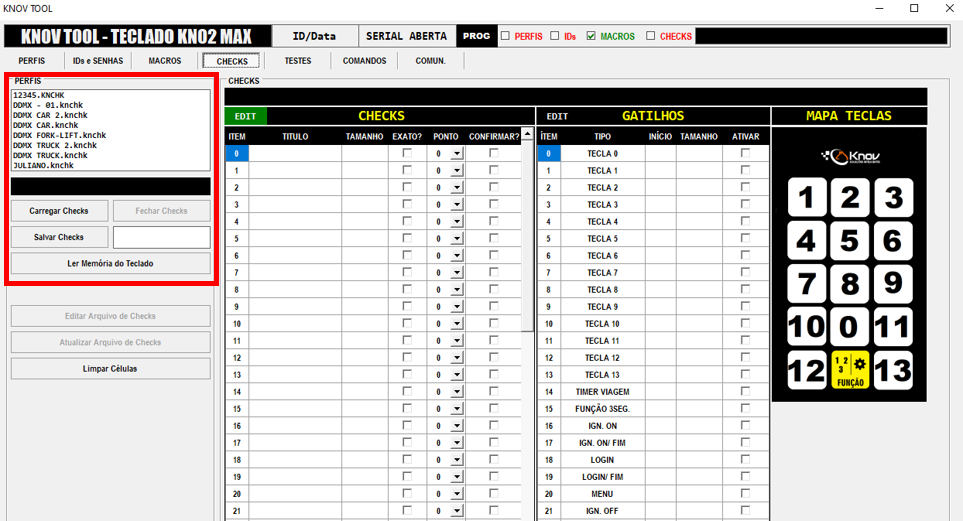

Para criação de um checklist no teclado KNOV, é necessário acessar a aba “CHECKS”. Ela apresenta as checklists já criadas e suas configurações, indicado com a cor vermelha na Figura 20. Caso necessite abrir uma checklist para analisar as configurações realizadas, basta selecionar o perfil no quadro “PERFIS” e clicar no botão “Carregar Checks”.

Figura 20: Aba Checks.

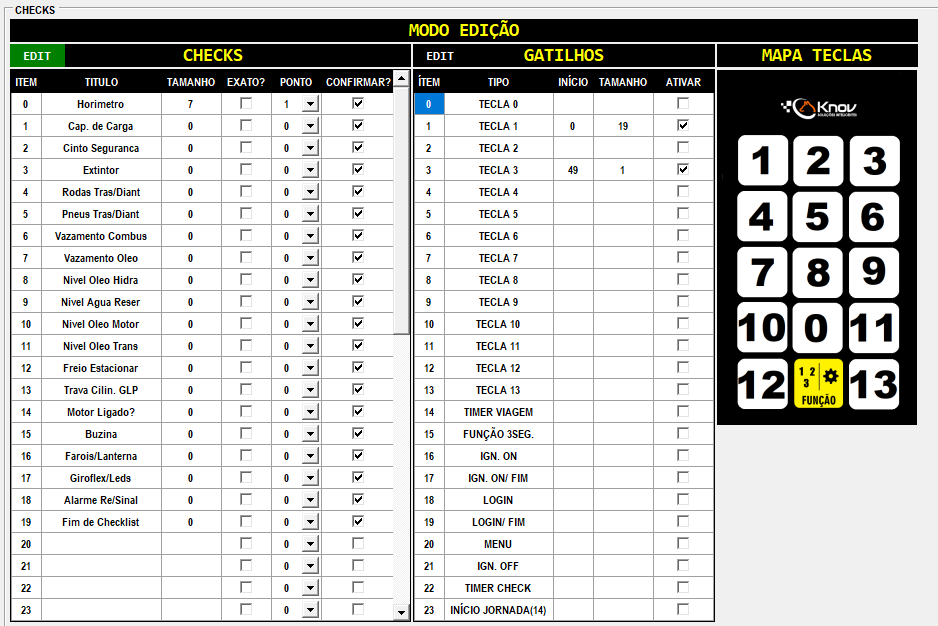

Para criar uma checklist, deve-se clicar no botão “Fechar Checks” e editar os campos conforme Figura 21.

Figura 21: Aba Checks preenchida.

Vale ressaltar que embaixo do último item de checklist deve ser inserido o item “Fim de Checklist” e, na última posição de checklist (posição 49), deve ser inserido o item “Fim de Jornada?”. No exemplo da Figura 21, o último item de checklist (Alerta Re/Sinal) se encontra na posição 18, então no item 19 deve ser adicionado o item Fim de Checklist. Vale ressaltar que os campos de checklist são limitados em 16 caracteres, não sendo permitido utilização de caracteres especiais, como acentuação e “ç”.

Obs.: Para trabalhar com o sistema DDMX, é estritamente necessário configurar o checklist como indicado na Figura 21.

 Depois de preenchido, é preciso colocar o nome da checklist criada. Para isso, deve preencher o campo em branco a direita do botão “Salvar Checks” com o nome da checklist a ser criada e, por fim, clicar no botão “Salvar Checks”. Como exemplo, criou-se uma checklist com o nome “DDMX Car”, conforme Figura 20.

Figura 22: Exemplo de checklist criada.

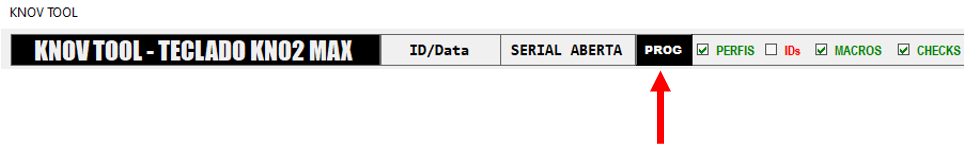

Para enviar as configurações realizadas no software para o teclado é necessário selecionar quais configurações devem ser enviadas e, depois, clicar no botão “Programar”. Esse procedimento é ilustrado na Figura 21. Como exemplo, configurou-se o Perfil, Macros e Checklists, sendo assim as 3 opções devem ser assinaladas. Por fim, basta clicar no botão PROG, indicado com a seta na Figura 21.

Figura 23: Enviar programação para o teclado.

            Com todos os passos realizados com sucesso, testar o funcionamento em bancada.

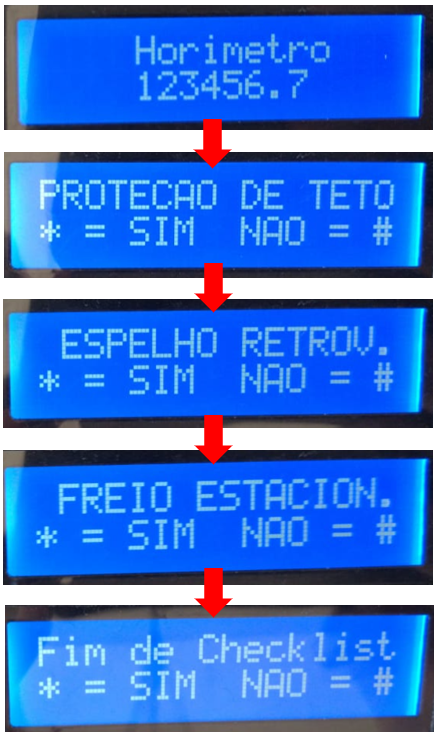

            A Figura 24 apresentam fotos da tela de um exemplo de checklist feito no teclado KNOV.

Figura 24: Exemplo de checklist.
